Leica Rugby 810

幫助您面對最艱難的工作


原廠型錄下載

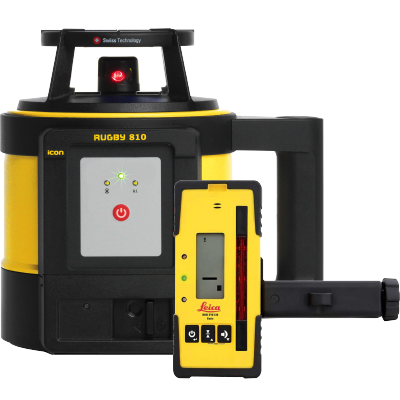

外觀及儀器介紹


Leica全新Rugby 800系列智慧型雷射儀器,升級最高IP68防護等級,加上獨家防摔保固。為您簡單地解決工作上的難題,提供更全面的解決方案 無論室內或室外、從施工開始進行的各項工作都能完美應對 。

‧800m雷射範圍
‧單按鍵開機即可操作、簡單又方便
‧最高級IP68防塵防水,完整保護儀器
‧獨家防摔保固
‧搭配Leica Rod Eye 140接收器

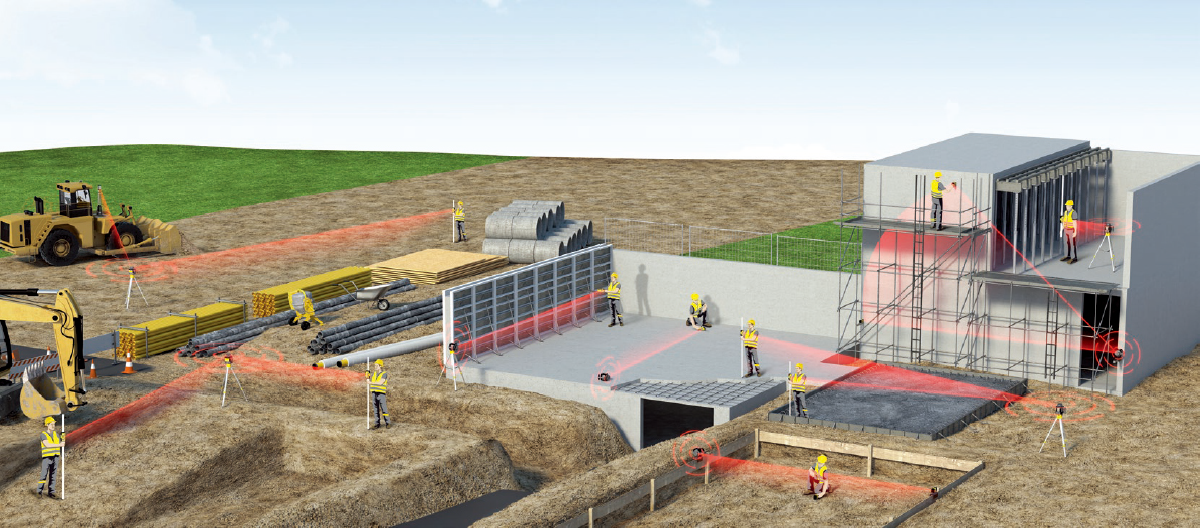

工地現場應用


整地 完整的系統方便您使用推土機做出最平整的現場
高程檢查 簡單可靠的水平檢查。
坡道及車道斜坡 單軸和雙軸斜坡設置。
模板垂直 雷射自動對齊參考線,設置出垂直面,作為模版的垂直度檢查。
牆面位置設置 雷射自動對齊參考線線,並標記外牆或模板的位置。
額外的固定工具 可固定在棒子上的固定架,方便設置儀器在需要的軸向上。
模板水平設置 根據BM點設置模板水平高程。
外牆整飾 提供一個固定垂直面,使外牆能平整。
樓板的水平 使用數位的接收器能更清晰有效的設置樓板的水平。
混凝土澆置 設置具體水平面以提供澆置混凝土參考。



 影片與特殊功能介紹




Leica Rugby 系列規格表


機 型 Leica Rugby 610 Leica Rugby 640 Leica Rugby 810 Leica Rugby 840
雷射軸向 水平 水平/垂直/ 雙軸手動坡度 水平/單軸手動坡度 (使用調整座) 水平/垂直/ 雙軸手動坡度
精度 ±15” ±10” ±10” ±10”
誤差值 ±2.2mm / 30m ± 1.5mm / 30m ± 1.5mm / 30m ± 1.5mm / 30m
自動整平範圍 ± 6° ± 6° ± 6° ± 6°
工作範圍(直徑) 600m 600m 800m 700m
雷射光源 紅光雷射 635nm 紅光雷射 635nm 紅光雷射 635nm 紅光雷射 635nm
雷射功率 Class 2 Class 2 Class 2 Class 2
旋轉速度 10 rps 0 / 2 / 5 / 10 rps 10 rps 0 / 2 / 5 / 10 rps
掃瞄模式 X 10° / 45° / 90° X 10° / 45° / 90°
工作時間(1號電池*4/鋰電池) 鹼性60小時 / 40小時(20°C) 鹼性60小時 / 40小時(20°C) 鹼性60小時 / 45小時(20°C) 鹼性60小時 / 45小時(20°C)
防水防塵等級 IP67 IP67 IP68 IP68
體積(H × W × D) 212 × 239 × 192 mm 212 × 239 × 192 mm 235 x 238 x 190 mm 235 x 238 x 190 mm
重量(含電池)
2.38 kg 2.56 kg 3.0 kg 3.0 kg


雷射水準儀綜合比較表


廠 牌
機 型
Topcon
RL-H4C
Topcon
RL-VH4DR
/G2
Trimble
LL300N
Trimble
LL300S
Trimble
LL400HV
Trimble
HV302/G
Trimble
UL633
Leica
Rugby610
Leica
Rugby640
Leica
Rugby810
Leica
Rugby840
軸 向 純水平 水平.垂直 純水平 純水平 水平.垂直 水平.垂直
90°上垂點
X.Y.Z 三軸 純水平 水平.垂直
90°上垂點
純水平 水平.垂直
90°上垂點
精 度 ±10” ±20” ±15” ±10” ±10” ±10” ±10” ±15” ±10” ±10” ±10”
50m誤差值 ±2.4mm ±5mm ±3.5mm ±2.4mm ±2.4mm ±2.4mm ±2.4mm ±3.6mm ±2.4mm ±2.4mm ±2.4mm
自動整平範圍 ±5° ±5° ±5° ±5° ±5° ±5° ±14° ±6° ±6° ±6° ±6°
工作範圍 800m 300m 500m 800m 800m 800m 800m 600m 600m 800m 700m
坡度功能 水平坡度 -- 水平坡度 水平坡度 水平、垂直 水平、垂直 三軸坡度 -- 水平、垂直 水平坡度 水平、垂直
雷射類型 紅光 紅光/綠光 紅光 紅光 紅光 紅光/綠光 紅光 紅光 紅光 紅光 紅光
電源供應 1號電池*4顆 使用鹼性電池可達最大工作時間
工作時間 100hr 100hr 90hr 60hr 60hr 60hr 40hr 60hr 60hr 60hr 60hr
防水防塵 IP66 IP54 IP66 IP66 IP66 IP66 IP67 IP67 IP67 IP68 IP68
標配接收器 LS-80L LS-80A HL-450 HL-450 HL-760 HL-760/選 HL-750 Rod Eye
Basic
Rod Eye
140 Classic
Rod Eye
140 Classic
Rod Eye
180 RF
