SPX PCMx

腐蝕控制探測系統

20多年前，RADIODETECTION雷迪公司與業界專家合作率先推出了第一台管道電流測繪器。勘測人員可通過它來識別難以接近的管道上可能的外部腐蝕來源，包括那些埋設在河流和公路下面的管道。從那時起，它成為許多組織查找和精準定位管道塗層缺陷的工具選擇。

PCMx 繼承了這一血統，利用雷迪最先進的定位技術的力量，帶來更快的結果、同步探測測量以及整合 GPS 定位。

漸增的管道數量、逐漸老化的結構和更嚴格的指南給防腐專業人員更快地完成探測和分析結果帶來越來越大的壓力。全新 PCMx 系統可透過更快的測量和更佳的便攜性滿足這些挑戰。

1秒測繪測量

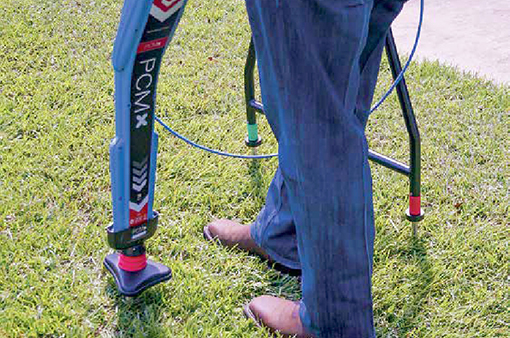

1 秒鐘測繪測量結合同步 ACCA 和 ACVG 數據收集，使探測更快速。

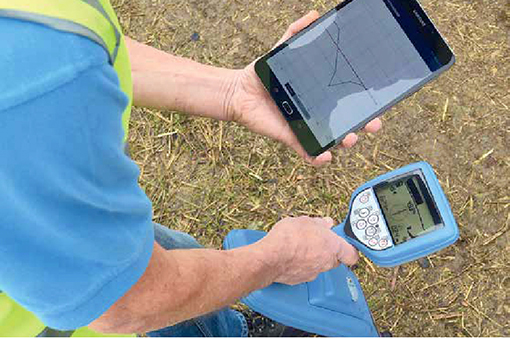

行動應用程式

PCMx 行動應用程式改進了現場分析，允許您一邊走一邊查看結果。

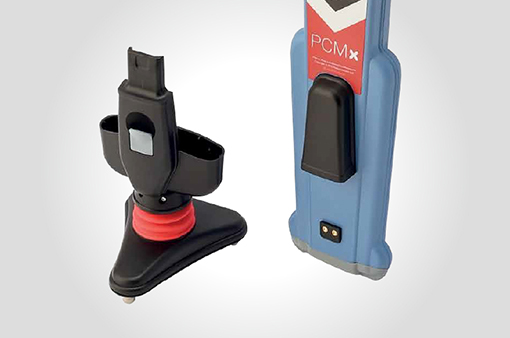

卸下磁力計即為 RD8200

您只需拔除磁力計腳座，即可獲得全功能的RD8200PDL 定位器。

工作模式介紹

	峰值模式隨著探測器移動到電纜正上方，將可憑圖形看出峰值，並同時顯示深度和電流。用途：簡潔的峰值顯示，多用於挖掘前與工程進行期間的精確定位，多數專業人員慣用此模式。
	引導模式依據設施相對於使用者的位置，以等比例的箭頭及差異化的音調指引方向。用途：在預定範圍中檢查設施的方向及位置，在擁擠區域內比起峰值模式更加好用。
	峰值+模式【峰值+引導】更快地找到並精確定位目標位置。【峰值+谷值】在峰值顯示中增加谷值，以利檢查到其他設施、支線或干擾所造成的失真。
	谷值模式依據設施相對於使用者的位置，以左右箭頭及聲音指示。目標電纜於正下方時於畫面中顯示為谷底。用途：針對空曠地區的單一設施進行長距離的標記。使用者可完全依賴聲音的指示無需時時觀看螢幕。
	寬峰值模式操作類似於峰值模式，卻更適合定位較弱的信號。用途：定位深層線路、信號微弱時、或干擾過多讓傳統的峰值定位困難時，便可使用此模式。

PCMx規格表

產品概覽
產品總覽	PCMx是多功能管道電流探測器和精確定位器。安裝了磁力計支腳後，PCMx可用於進行管道塗層測量，包括ACCA，ACVG和覆蓋深度。卸下磁力腳座後，PCMx是具有RD8200PDL功能的精密定位器
產品說明	管道電流映射器多功能管道電流映射器和精確定位器電纜和管道精密定位器
應用範圍	檢測並查明地下管道和電纜的塗層故障創建埋地管道和電纜位置的調查記錄定位埋管和電纜的位置/路徑以及中心線深度
標準配備	PCMx定位器包含可卸除的磁力計腳座可充電鋰電池組和電源充電器快速入門用戶指南 Mini USB 2.0數據線
產品性能
靈敏度	2mA at 1 meter （4Hz磁力計） 5μA at 1 meter （33kHz定位）
動態範圍	140dB RMS/√Hz
選擇性	120dB
深度測量精度	± 3% @ 2 meters and ± 5% @ 3 meters
定位精度	± 5% of depth
4Hz電流精度	± 5% @ 1 meter depth with 1 Amp
主動定位濾波器頻寬	± 3Hz, 0 < 1kHz ± 10Hz, ≥1kHz
啟動時間	1 秒
最大深度讀數	公制：電纜/管道：20m探空儀：20m 英制：電纜/管道：65'探空儀：65'

SPX PCMx 中文型錄

PCMx定位器包含可卸除的磁力計腳座

可充電鋰電池組和電源充電器

快速入門用戶指南

Mini USB 2.0數據線

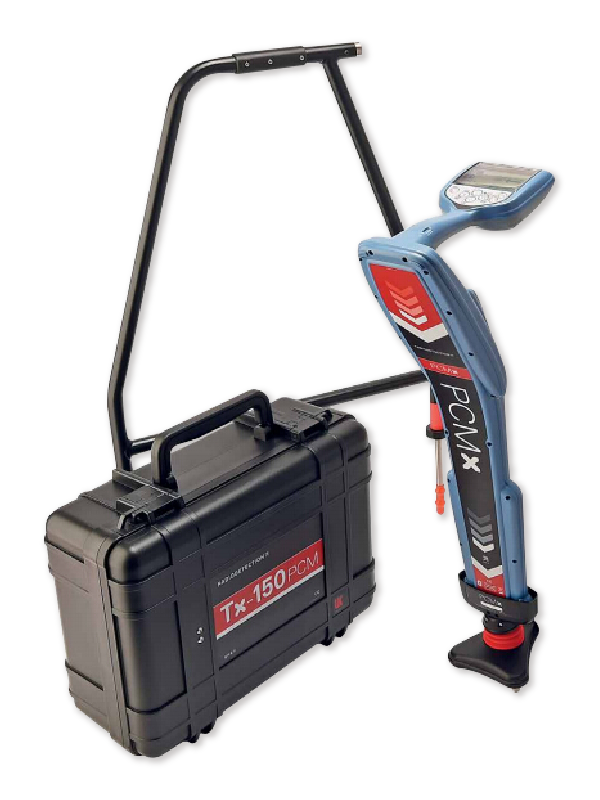

TX-150訊號產生器
