膜厚計 Thickness Meter

非破壞式膜厚計可用於測量各種物品表面塗層,依據不同底材與塗層選擇合適的儀器類型。使用膜厚計檢查塗層厚度是否達到特定要求及塗佈是否平均。

了解膜厚計的各種類型

電磁式  磁性金屬上的非磁性被膜量測

交流電磁鐵接近磁性金屬時,依接近距離之不同,線圈的磁束數會產生變化,因此在線圈兩端的電壓亦產生變化,這個電壓變化從電流值來讀取然後換算成膜厚。
底材類型 磁性金屬 被膜類型 無磁性
鐵、鋼、4字頭不銹鋼(微磁性) 粉/液體烤漆、油漆、染黑、砝瑯、鐵氟龍、各式塗裝、銅、鉻、錫、熱浸鍍鋅、無電解鎳、各種非金屬薄膜、鉻酸皮膜、磷酸皮膜、橡膠。

渦電流式  非磁性金屬上的絕緣被膜量測

渦電流流動在上面的誘導線圈,接近金屬表面時,金屬表面上亦產生渦電流,此種渦電流隨著誘導線圈中與金屬的距離不同而變化,因此在誘導線圈兩端的電壓亦產生變化,這個電壓變化從電流值來讀取然後換算成膜厚。
底材類型 非磁性金屬 被膜類型 絕緣材質
鋁合金、鎂合金、銅、鋁鋅合金、不銹鋼(不含4字頭)、銅、錫……等 陽極處理、粉/液體烤塗、油漆、染黑、砝瑯、鐵氟龍、鉻、硬陽處理、陽極處理、非金屬塗裝、薄膜、磷酸皮膜、橡膠、塑膠。

超音波測厚是根據超音波脈衝反射原理來進行厚度測量的,當探頭發射的超音波脈衝通過被測物體到達材料分界面時,脈衝被反射回探頭,透過精確測量超音波在材料中傳播的時間來確定被測材料的厚度。 凡能使超音波以一恆定速度在其內部傳播的各種材料均可採用此原理測量。
底材類型 非金屬皆可 被膜類型 與底材相異即可
混凝土、玻璃、塑膠、木材、石板等 環氧樹脂、壓克力橡膠樹脂、聚合物水泥、塗裝等

以一定電流通電於限定面積上之鍍層加以電解,當鍍層完全被電解完時,露出次層金屬時儀器停止電解,透過電解所費時間求得厚度。
底材類型 金屬或非金屬皆可 被膜類型 電鍍金屬被膜
各種材質皆可 銅、鎳、鉻...等電鍍金屬被膜

利用X光的能量觸發被測物中的金屬元素,使其產生螢光X射線,透過檢測到螢光的強度來計算金屬鍍層的厚度。用於各種金屬被膜量測。
底材類型 金屬或非金屬皆可 被膜類型 電鍍金屬被膜
各種材質皆可 貴金屬、小零件上的金屬鍍層

膜厚計的正確使用方式

所有塗裝膜厚計(電磁/渦電流),皆需依以下步驟校正再使用。若直接對已完成塗裝之成品進行測量,無法測得正確的絕對數值,僅可得相對數值。
STEP.01
在尚未塗裝的基材上進行歸零
STEP.02
在基材上放置標準片並測量,依標準片數值進行校正
STEP.03
前述動作完成後,便可開始在已塗裝的基材上測量塗裝厚度
...
Kett LZ-990

電磁/渦電流兩用 塗裝膜厚計

  • 電磁測定範圍:0~2000μm
  • 渦電流測定範圍:0~2000μm
  • 測定精度:50μm以內±1μm
  • 泛用性高 熱銷款
  • ...

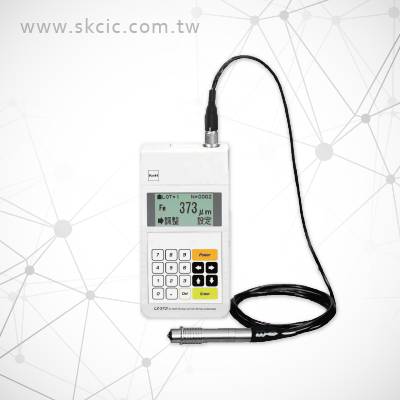

    Kett LZ-373

    電磁/渦電流兩用 塗裝膜厚計

  • 電磁測定範圍:0~2500μm
  • 渦電流測定範圍:0~1200μm
  • 測定精度:50μm以內±1μm
  • 細針探頭狹小空間可用
  • ...

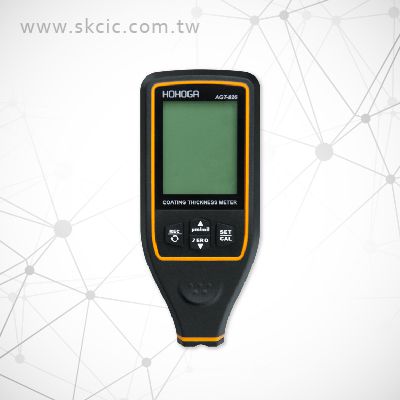

    HOHOGA AGT-826

    電磁/渦電流兩用 塗裝膜厚計

  • 電磁測定範圍:0~1700μm
  • 渦電流測定範圍:0~1700μm
  • 測定精度:500μm以內 ±(2+2% x H)μm
  • 500~1700μm ±(2.5% x H)μm
  • ...

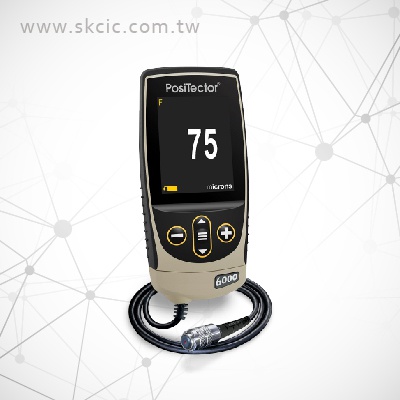

    DeFelskoPosiTector6000

    電磁/渦電流兩用 塗裝膜厚計

  • 電磁測定範圍:依測頭型號
  • 渦電流測定範圍:依測頭型號
  • 測定精度:依測頭型號
  • 多款測頭可選 超厚材質可用
  • ...

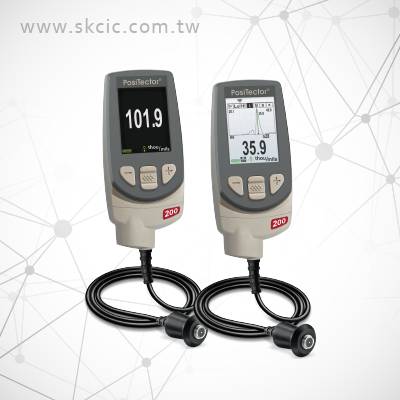

    DeFelsko PosiTector200

    超音波膜厚計

  • 測定範圍:依材質
  • 測定精度:依材質
  • 超厚材質可用
