Leica Rugby 610

Leica精品 品質保證


原廠型錄下載

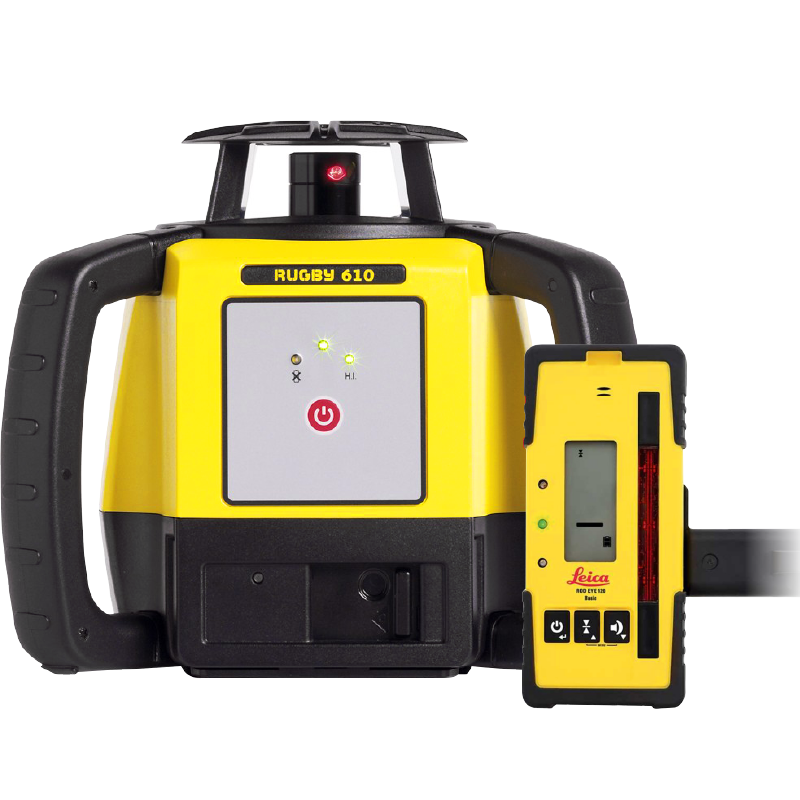

外觀及儀器介紹


Leica 新一代Rugby 600系列雷射水準儀,來自瑞士Leica精品的品質保證,容易操作的設計。多樣化的高效性能,更聰明簡單地解決工作上的難題,為客戶提供更全面的解決方案,無論室內或室外、從施工開始進行到結束的各項工作都能完美應對。

‧600m雷射範圍
‧單按鍵開機即可操作、簡單又方便
‧±6°的自動整平範圍
‧搭配Rod Eye Basic 接收器



Leica 610

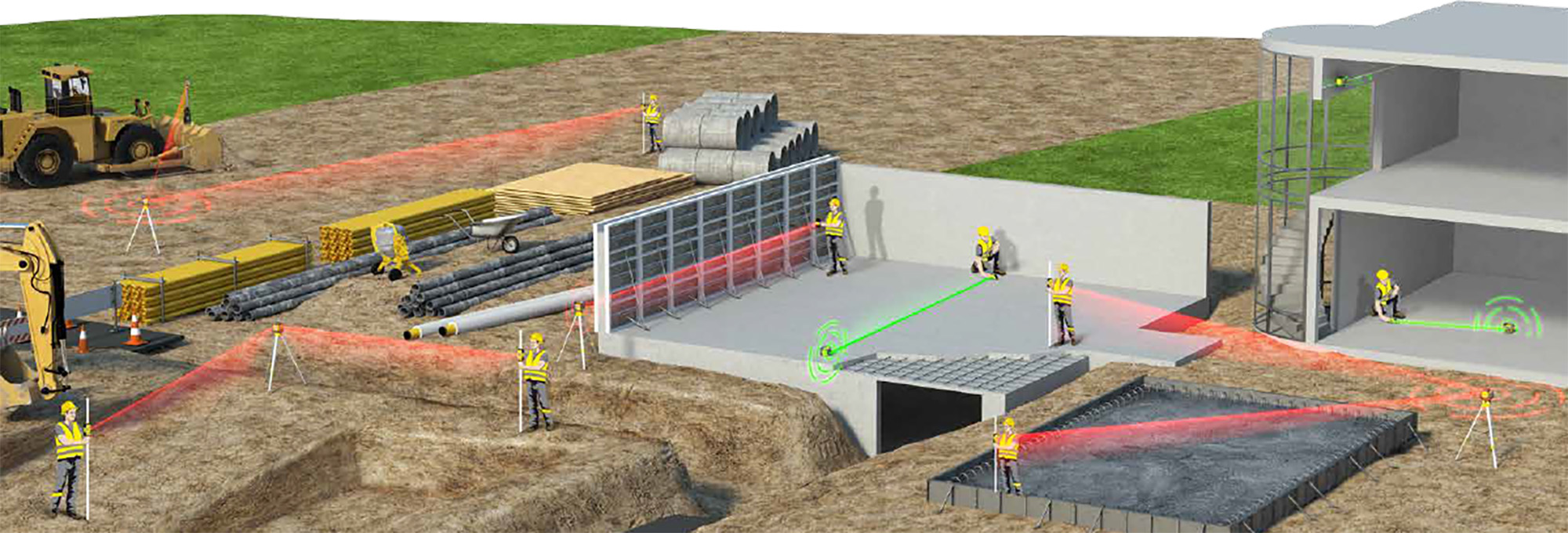

工地現場應用


現場應用
整地 使用推土機,怪手與水準儀整地。
高程檢查 簡單可靠的水平檢查。
坡道及車道斜坡 單軸和雙軸斜坡設置。
模板垂直 模板對齊參考線的平行與垂直。
外牆設置 對齊參考現並標記外牆或模板的位置。
混凝土澆置 設置具體水平面以提供澆置混凝土參考。
模板水平設置 根據BM點設置水平模板。
天花板、輕鋼架架設 檢查及安置懸吊天花板架框。
定線 設置和標記牆壁的位置。



影片與特殊功能介紹




Leica Rugby 系列規格表


機 型 Leica Rugby 610 Leica Rugby 640 Leica Rugby 810 Leica Rugby 840
雷射軸向 水平 水平/垂直/雙軸手動坡度 水平/單軸手動坡度(使用調整座) 水平/垂直/雙軸手動坡度
精度 ±15” ±10” ±10” ±10”
誤差值 ±2.2mm / 30m ± 1.5mm / 30m ± 1.5mm / 30m ± 1.5mm / 30m
自動整平範圍 ± 6° ± 6° ± 6° ± 6°
工作範圍(直徑) 600m 600m 800m 700m
雷射光源 紅光雷射 635nm 紅光雷射 635nm 紅光雷射 635nm 紅光雷射 635nm
雷射功率 Class 2 Class 2 Class 2 Class 2
旋轉速度 10 rps 0 / 2 / 5 / 10 rps 10 rps 0 / 2 / 5 / 10 rps
掃瞄模式 X 10° / 45° / 90° X 10° / 45° / 90°
工作時間(1號電池*4/鋰電池) 鹼性60小時 / 40小時(20°C) 鹼性60小時 / 40小時(20°C) 鹼性60小時 / 45小時(20°C) 鹼性60小時 / 45小時(20°C)
防水防塵等級 IP67 IP67 IP68 IP68
體積(H × W × D) 212 × 239 × 192 mm 212 × 239 × 192 mm 235 x 238 x 190 mm 235 x 238 x 190 mm
重量(含電池)
2.38 kg 2.56 kg 3.0 kg 3.0 kg


雷射水準儀綜合比較表


廠 牌
機 型
Topcon
RL-H4C
Topcon
RL-VH4DR
/G2
Trimble
LL300N
Trimble
LL300S
Trimble
LL400HV
Trimble
HV302/G
Trimble
UL633
Leica
Rugby610
Leica
Rugby640
Leica
Rugby810
Leica
Rugby840
軸 向 純水平 水平.垂直 純水平 純水平 水平.垂直 水平.垂直
90°上垂點
X.Y.Z 三軸 純水平 水平.垂直
90°上垂點
純水平 水平.垂直
90°上垂點
精 度 ±10” ±20” ±15” ±10” ±10” ±10” ±10” ±15” ±10” ±10” ±10”
50m誤差值 ±2.4mm ±5mm ±3.5mm ±2.4mm ±2.4mm ±2.4mm ±2.4mm ±3.6mm ±2.4mm ±2.4mm ±2.4mm
自動整平範圍 ±5° ±5° ±5° ±5° ±5° ±5° ±14° ±6° ±6° ±6° ±6°
工作範圍 800m 300m 500m 800m 800m 800m 800m 600m 600m 800m 700m
坡度功能 水平坡度 -- 水平坡度 水平坡度 水平、垂直 水平、垂直 三軸坡度 -- 水平、垂直 水平坡度 水平、垂直
雷射類型 紅光 紅光/綠光 紅光 紅光 紅光 紅光/綠光 紅光 紅光 紅光 紅光 紅光
電源供應 1號電池*4顆 使用鹼性電池可達最大工作時間
工作時間 100hr 100hr 90hr 60hr 60hr 60hr 40hr 60hr 60hr 60hr 60hr
防水防塵 IP66 IP54 IP66 IP66 IP66 IP66 IP67 IP67 IP67 IP68 IP68
標配接收器 LS-80L LS-80A HL-450 HL-450 HL-760 HL-760/選 HL-750 Rod Eye
Basic
Rod Eye
140 Classic
Rod Eye
140 Classic
Rod Eye
180 RF
