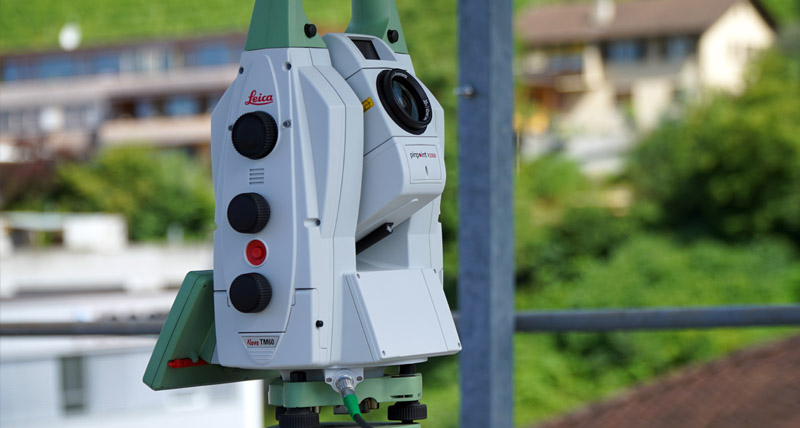

Leica Nova TM60

The perfect total station for permanent and campaign monitoring projects.

堅固、精準和耐久的Leica Nova TM60可幫助您連續且安全地收集監測項目的數據,可幫助您及時地做出明智的決定。TM60擁有世界上最長的ATRplus範圍,0.5秒的自動瞄準精度,無論是穩定度,彎曲,移動,滑動或者其他任何狀態變化,您都可以不間斷地監控。與Leica GeoMoS監控解決方案搭配使用更可充分發揮TM60的潛力。無論是連續的還是周期性的工作,這種組合使您能夠配合任何監視專案的複雜需求。Leica Nova TM60配有功能強大且直覺式的Leica Captivate現場應用軟體。易於使用的觸控技術和介面友善的應用程式使用戶能夠更順利地執行活動監視。

停機時間最少

專為全天候連續監測而設計,IP65超高防塵防水等級,有效避免灰塵、雨水等侵入。每年僅需一次的維護保養,保持數據紀錄不中斷,讓您高枕無憂。

ATRplus

由於引入了ATRplus,Leica Nova TM60現在已成為世界上第一個自學習監控全站儀。ATRplus可以實現先進的自動化和最佳的測量性能(最長3,000 m),而無需對環境條件進行調整。

Leica GeoMoS

Leica Geosystems的自動變形監測系統可幫助監測客戶快速了解並以必要的靈活性對監測項目的複雜需求做出反應。

自動學習

這一功能使儀器可以自動搜索,對準和測量ATRplus擴大視野的監視棱鏡。監視目標的檢測現在可以自動和遠程完成。

Leica Nova TM60



百年工藝精準護航

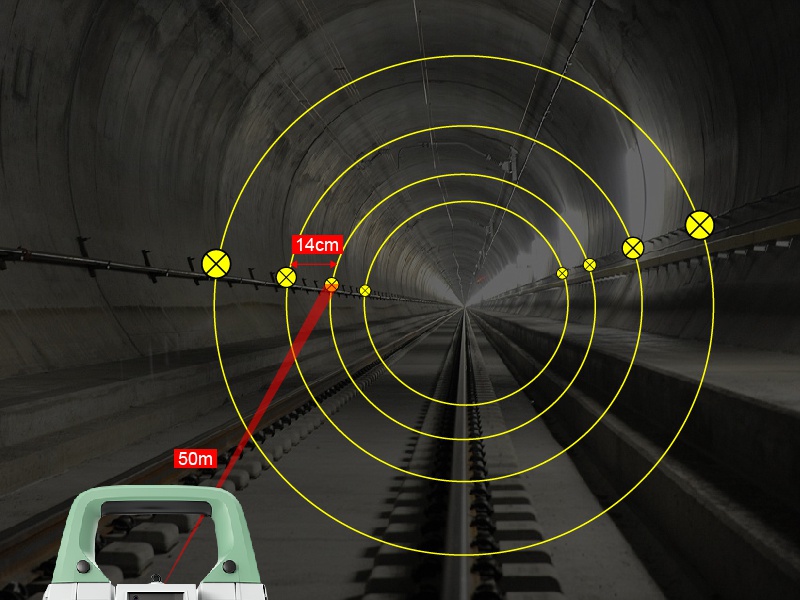

TM60的9.4'高分辨率,在狹長的管狀空間和擁擠的投影視角下,仍能夠分辨識別不同棱鏡。避免照錯棱鏡的錯誤,確保準確性和精度,滿足地鐵隧道的測量需求。



科技測量快速安全

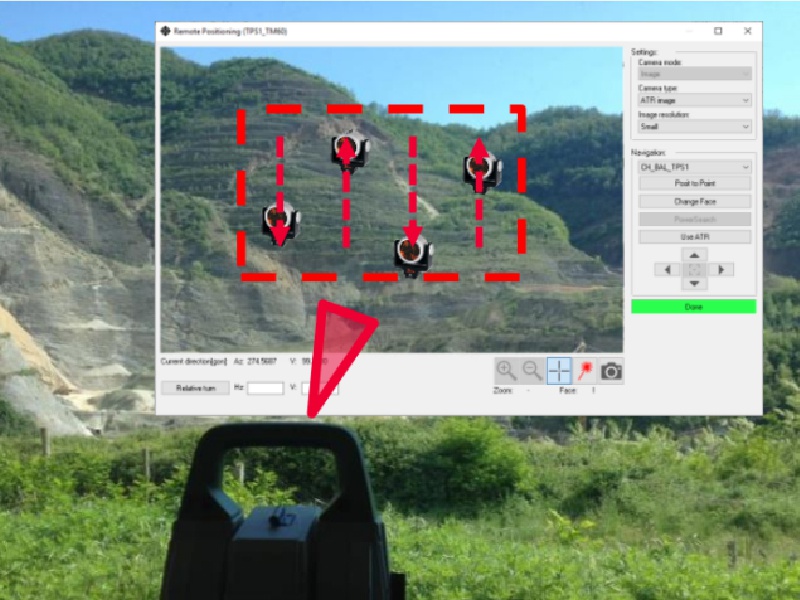

AutoLearn自主學習,自動檢測限定搜索區域內的所有監測棱鏡,自動搜索並測量棱鏡後,自動將點添加到GeoMoS點列表。人員無需再冒險在能見度低或滑坡區域進行工作,快速安全。

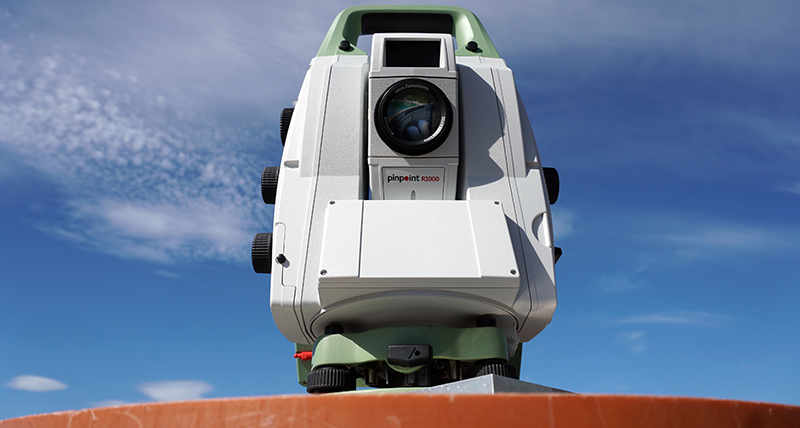

強勁性能測距超長

在某些專案中,為達到設站點的穩定性及安全,需要在遠離監測點的情況下完成監測,TM60的長距離模式最遠可達12000m,自動照準也可達3000m及0.5"精度,滿足各種監測工作的要求。



自動修正效率至上

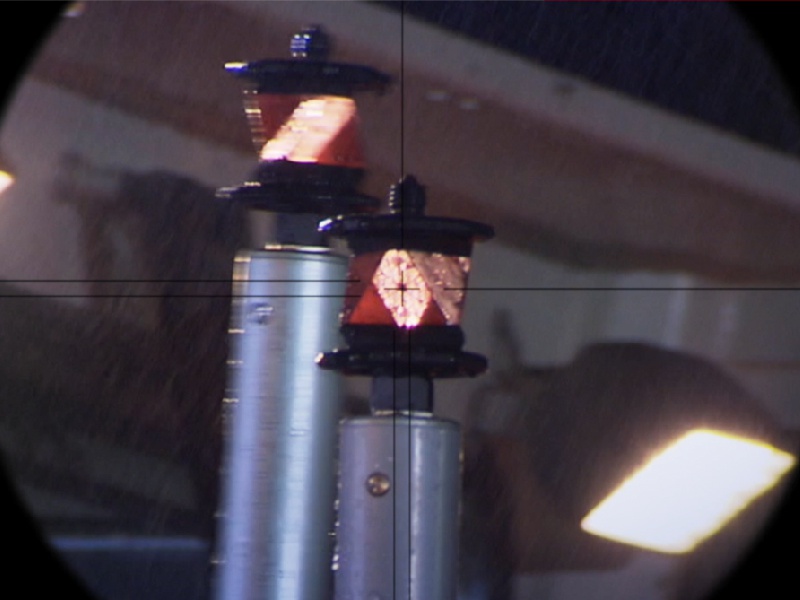

TM60的ATRplus技術通過動態能量控制自動修正參數,將外在環境的影響最大程度地降低。使用者無需手動進行調整便可在不佳的氣象條件或強光下精準識別棱鏡並完成測量。




何時使用Leica Nova TM60:

長期監測:遠端操作,連續監視,實時測量數據,可在各種環境條件下保持穩定。
定期監視:靈活的儀器設置,自動測量,Leica Captivate現場軟體,專用監視應用程式與雲端連線。
建築物和結構:監測建築物,摩天大樓,工業和體育設施,近海和地下結構。
運輸基礎設施:監視隧道,鐵路,橋樑,公路和高速公路,機場,港口和運河。
環境監測:監測滑坡,落石,塌陷。

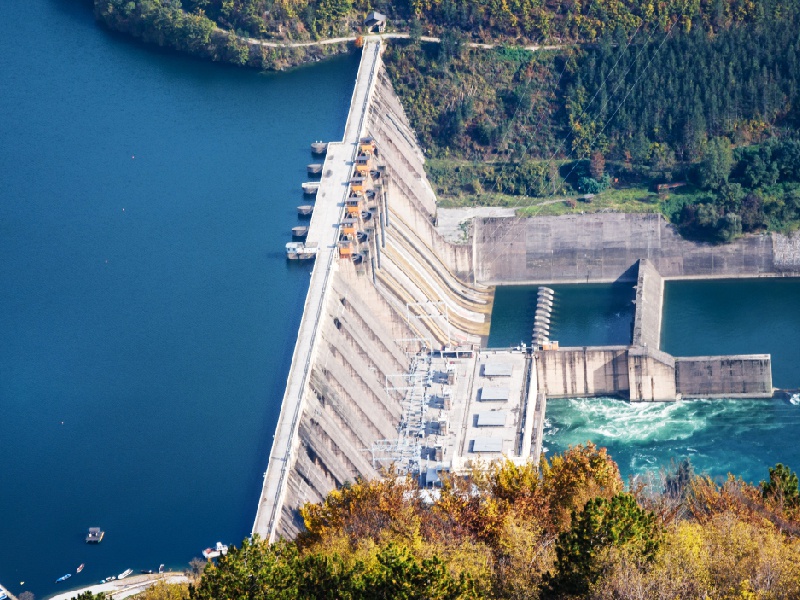

能源基礎設施:監控大壩,石油和天然氣,核設施,管道發電廠。
採礦:監測邊坡穩定性,高牆和採石場。

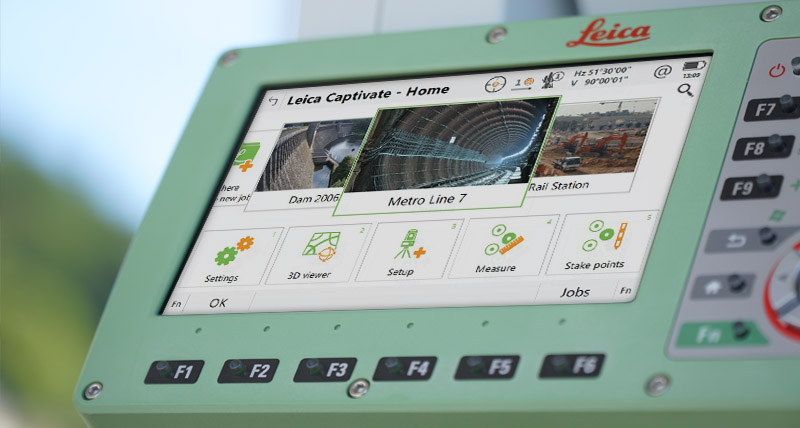

Leica Captivate software - 聰明的操作介面

Leica FlexLine ts10

Leica Nova TS60i全站儀使用革命性的Leica Captivate應用軟體,將複雜數據轉化為最逼真,最實用的3D模型。透過易於使用的應用程式和熟悉的觸控技術,可以在所有維度上查看所有形式的測量和設計數據。無論您是單純地使用全站儀,或者結合GNSS一同工作,Leica Captivate只需簡單的滑動即可跨界操作。

Leica Captivate是一款業界革命性軟體,適用於各種測量儀器,包括MultiStations和全站儀,可透過熟悉的應用程式和易於使用的觸控技術創建最逼真的3D模型。

透過儀器內建的Leica Captivate,體驗全方位的解決方案:
◎ 新一代Leica Nova和Viva全站儀是世界上第一個自學全站儀
◎ 使用Leica Captivate安裝的新Leica CS20遙控器和Leica CS35平板電腦,讓您隨時隨心運用
◎ 熟悉的應用程式和易於使用的觸控螢幕操作,可以為任何工地創建最準確,最逼真的3D模型
◎ Leica Geosystem的可靠服務,隨時隨地提供全球線上的專業團隊協助支援

令人難以置信的簡單軟件,您信賴的儀器,只需點擊一下即可獲得幫助 - 這些結合在一起構成了Leica Captivate體驗的全方位解決方案,可滿足您最具挑戰性的需求。

Training Videos 示範影片

Getting Started

Getting Started

Connectivity

Connectivity

Total Station specific

Total Station specific

GNSS Specific

GNSS Specific

Coding & Dataflow

Coding & Dataflow

Staking & Checking

Staking & Checking



Infinite possibilities - 延伸辦公室的無限可能  *選購桌面端軟體

Leica FlexLine ts10

當Captivate在現場捕捉數據以及建模時,Leica Infinity會將資訊處理回傳至您的辦公室。順暢的數據傳輸可確保項目保持正常運行。 利用Captivate和Infinity協同工作,加入原有的調查數據,更快,更有效地編輯項目。

Infinity是專為測量專業人員打造的地理空間應用軟體套件,功能強大並有著友善用戶的介面。它旨在管理,處理,分析和質量檢查所有現場調查測量數據,包括全站儀,條碼水準儀,GNSS數據和無人機(UAV)。 因此,無論是測量新的專案還是為建築佈局工作準備數據,Infinity都能支援您的工作流程。

不同的數據匯集在一個現場專案 - BIM,CAD,GIS等。 Infinity將無縫地組合,提取,生成和導出這些數據類型。使用包括Leica Exchange在內的綜合數據交換服務,Leica ConX和第三方供應商提供的服務使得移動數據更加高效。


監督與追溯

您可以知道,無論數據是如何,Leica Infinity都支持並可同時讓您監督所有工作流程。產出可靠的報告與文檔,為您提供專案所需的質量保證。從導入、處理到導出,所有完整數據皆可在軟體中追溯。



構築現場與設計間的橋樑

以數據搭起現場與設計世界的橋樑。將現場的量測數據導入後可輕鬆地透過3D預覽查看,以進行質量控制並處理及發送到CAD中。提供CAD設計數據以利更好地檢視專案的範圍及規模,並有效地銜接田野與辦公室之間的任務。



靈活運用無限連接

您可從HxGN SmartNet下載GNSS參考數據,使用HxGN圖像程式作為專案中的基本地圖,包含共享到現場以獲得完整的空間概念。使用Leica Exchange和Leica ConX移動和共享數據,或者直接發送至儀器及用戶端。通過Leica,Hexagon和第三方與Infinity集成的數據服務,數據存取就是如此無縫又有效率。



3D點雲及成像

導入資料,顯示如同現場的影像,您可以查看和分析現場工作。測量遺漏點與生成點的比對,或使用無人機圖像數據導出點雲,這些數位化的地表量測數據及正射影像能輔助您的實地活動。報告使用ASPRS標準,您可以完全對數據結果充滿信心。



曲面模型計算

使用Infinity從現場數據創建詳細的曲面模型。結合測量點與點雲數據,將線條添加為斷裂線並使用區域進行排除或邊界。以曲面計算體積,測量和比較曲面,並計算切割填充貼圖以得出公差,這些公差可發送到現場以放樣問題區域。



數據處理及調整

在處理所有現場數據源時得出準確的結果,包括全站儀觀測,精確的高程,GNSS RTK和靜態基線觀測。執行完整的3D,2D和1D最小矩形調整,以產生最可靠的坐標數據。







Leica Nova TM60 規格表


Leica Nova TM60
角度測量
水平垂直精度 0.5" 1"
距離測量
測距範圍 稜鏡測距 ( GPR1, GPH1P ) :0.9m to 3,500m
免稜鏡測距(任何表面):0.9m to >1,000m
精度 / 測量時間 稜鏡精密測距:0.6mm + 1ppm / 2.4秒
免稜鏡精密測距:2mm + 2ppm / 2秒
雷射點尺寸 8mm x 20mm At 50m
測量技術 紅光同軸雷射
影像
感光元件 5百萬像素 CMOS
視野 19.4° / 1.5° (overview / telescope)
影格速率 每秒高達20幀
自動追蹤
伺服馬達速度 旋轉速度:每秒最大180° / 正鏡轉倒鏡:約2.9秒
自動瞄準-ATRplus
目標瞄準範圍 /目標鎖定範圍 圓棱鏡 ( GPR1, GPH1P ) :3000m
360°棱鏡(GRZ4,GRZ122):1500m
ATRplus精度 / 所需時間 0.5",3-4秒 1",3-4秒
規格概觀
操作系統 / 現場作業軟體 Windows EC7 / Leica Captivate with apps
處理器 TI OMAP4430 1GHz雙核ARM®Cortex™-A9 MPCore™
自動對焦望遠鏡 30 x 放大倍率 / 1.7m至無限遠對焦範圍
螢幕與鍵盤 5“ (inch),WVGA 全彩觸控螢幕,雙面37鍵背光完整文數字鍵盤
操作 3個無段式旋鈕,1個伺服器對焦旋鈕,2個自動對焦按鈕,使用者自定義SmartKey
電源供應 可更換的鋰電池,工作時間長達9小時
數據儲存 內建 2G / 可外接擴充1G 或 8G SD Card
傳輸介面 RS232, USB, Bluetooth®, WLAN
重量 全機含電池 約 7.2kg
工作溫度 –20°C to + 50°C
防護等級 IP65
濕度 95%,無凝結

※ 產品之規格和配備等,若原廠有所變動時以原廠為主。※
