Leica FlexLine TS07

百年光學技術 樹立業界新標準


原廠型錄   中文型錄   操作手冊

新型Leica FlexLine系列基於成熟的產品概念,近200年來一直在改變測量和測量領域。由測量專家參與研發設計的直覺式的圖示選單操作模式,讓你第一天使用就能快速有效率以及正確的上手。新系列採用易於使用且熟悉的FlexField全方位基礎綜合應用軟體,可以輕鬆高效地執行調查和放樣任務。使用世界上第一個全站儀AutoHeight功能,求心的同時自動測量儀器高節省時間。更進化的IP66防水防塵性能即使在最惡劣的條件下,也能獲得比以往更快,更可靠的結果。




外觀及儀器介紹

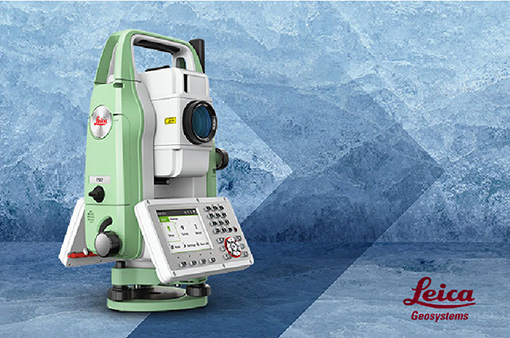

Leica FlexLine TS07
Leica FlexLine TS07


Thumbnail Image 1

業界最強1+1.5ppm測距精度

全新的Leica FlexLine系列打破全站儀長久以來的工業水準與製造門檻,為業界樹立了全新的標準,測距精度高達1mm+1.5ppm x D。
Thumbnail Image 1

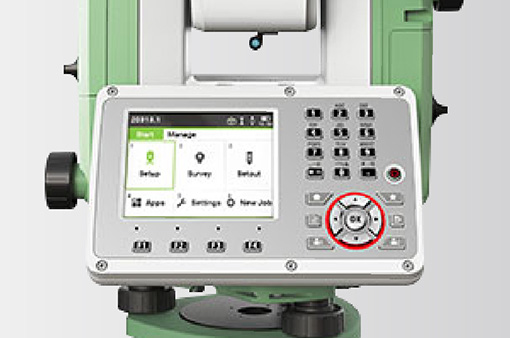

3.5吋全彩觸控液晶螢幕

TS07擁有完整28鍵文數字鍵盤及240*320 px的單面全彩液晶觸碰式螢幕,搭配全繁體中文直覺式圖形化操作介面,操作更容易。
Thumbnail Image 1

500 / 1000m雷射測距

Leica FlexLine TS07內建500m雷射測距功能,可選配升級為1000m測距。一般難以測量的狀況如坍方、人員難以到達的危險處皆可直接測量。
Thumbnail Image 1

高倍率鏡片

TS07採用LEICA最高級的銀石高解析鏡片,30倍望遠鏡倍率,特有的線性調焦機構,大幅改善長短距離的調焦,在任何情況下都能保持清晰。
Thumbnail Image 1

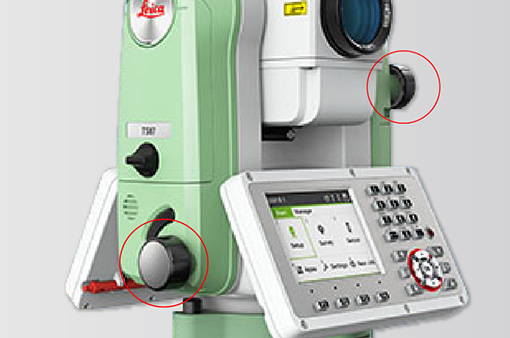

無段式垂直、水平旋鈕

高精度無段式旋鈕,操作不受限制快速對準目標物,摩擦控制無限微動,自由調整方向,達到快速精確測角。
Thumbnail Image 1

四軸補償.雷射求心.電子氣泡

V軸+H軸高精度四軸補償。
雷射求心裝置,幫助您快速定心。
電子氣泡補償範圍±4',精度達0.5。
Thumbnail Image 1

首創AutoHeight功能 (選配)

業界首創全站儀雷射求心同時測距,自動得知與地面距離。再也不需要自行輸入儀器高,測量過程更快速、更精確。
Thumbnail Image 1

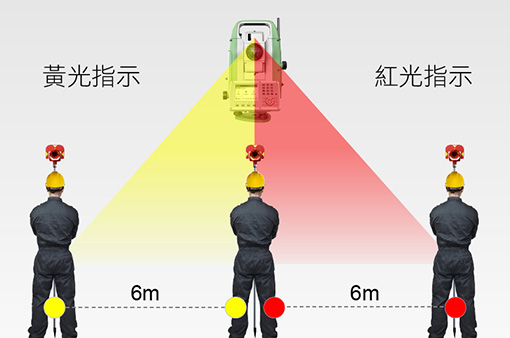

選配放樣燈

R500 / R1000機種皆可選配放樣指示燈。使用放樣指示燈時,持棱鏡者可依燈號指示快速得知應移動方向,加速作業流程。
Thumbnail Image 1

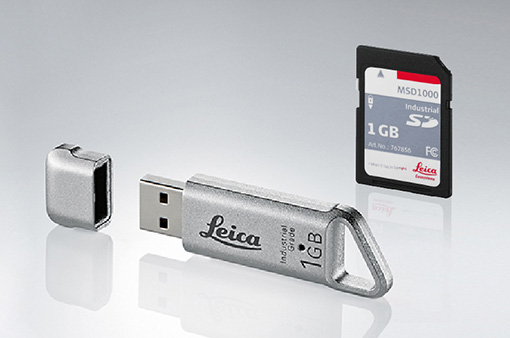

支援SD卡與USB儲存

全新FlexLine系列可使用SD CARD與USB隨身碟作為儲存媒介,除了更加易於取得外,更便於將資料攜帶回到您的辦公室。
Thumbnail Image 1

藍芽4.0無線傳輸

Leica FlexLine TS07內建有Bluetooth®藍芽4.0,可直接透過藍芽無線傳輸您的測量結果,無需再透過線材與儲存媒介。
Thumbnail Image 1

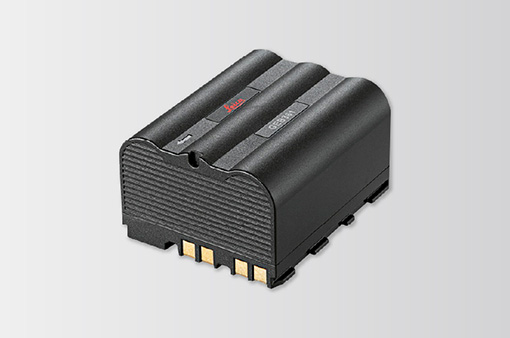

超長工作時間

單一個GEB361高容量電池提供大約30小時的連續角度及距離測量,能維持一整天的工作都不需要更換電池。
Thumbnail Image 1

強悍的IP66防塵防水

擁有IP66防護等級的機身,即使在惡劣條件下使用多年(如泥漿,灰塵,吹雨,極熱和極冷),FlexLine仍然具有相同的高精度和可靠性。


FlexOffice傳輸軟體


FlexField & FlexOffice內建全中文化的操作介面、簡單的操作流程、好用易學。 中文化的Flex office傳輸軟體, 與電腦雙向溝通簡單。多種的放樣功能可透過在儀器上指定放樣點的點名/號、點碼,或手動輸入事先計算好的距離及角度值來執行放樣,此外為了容易選點可事先列出要放樣的點,多方向歸零及差值顯示方式讓現場步驟更快更便利。實際放樣的座標值可儲存在內部記憶體內以利品管。

FlexOffice

※Leica FlexLine系列全站儀 隨身碟座標匯入教學



Leica FlexLine系列比較表


機 型 TS03 TS07 TS10
  Leica FlexLine TS03 Leica FlexLine TS07 Leica FlexLine ts10
角度精度 2” / 3” / 5” 1”/ 2" / 3”/ 5”/ 7" 1” / 2" / 3” / 5”
雷射(免稜鏡)測距範圍 500m內建 500m內建 / 1000m選購 500m內建 / 1000m選購
圖形顯示螢幕 3.5英吋 黑白高解析度 3.5英吋 Q-VGA彩色&觸碰螢幕 5吋 Q-VGA彩色&觸碰螢幕
第二面鍵盤 選購 選購
完整文數字鍵盤 & 功能鍵 28鍵文數字功能鍵 28鍵文數字功能鍵 25鍵文數字功能鍵(選購37鍵)
鍵盤照明
放樣指示燈 可選配 可選配
雷射求心&測高 內建雷射求心 內建雷射求心&選購測高 內建雷射求心&測高
USB傳輸 USB隨身碟 ( Type-A )
藍芽無線®
內建軟體 Leica Flexfield Leica Flexfield Leica Captivate

※ 產品之規格和配備等,若原廠有所變動時以原廠為主。※



 Leica 隨機軟體比較表


FlexField / Captivate標準功能 檔案管理 資料輸入 資料輸出
軟體差異 TS03(FlexField) TS07(FlexField) TS10(Captivate)
參考弧 選購
參考面 選購
COGO 選購
道路2D 選購
道路3D 選購
導線平差 選購
挖礦應用 選購 選購 選購
