SOKKIA iM-50 Series

日本製造 進階機種


中文型錄

Sokkia iM-50系列免棱鏡全站儀包含iM-52及iM-55兩種規格,非常適合站點佈局和測量,結合了精確的角度精度和0.9秒的快速距離測量。利用無反射器EDM技術,在免棱鏡模式下的最大測量距離為500m,而使用棱鏡時的最大測量距離可達4,000m。即使在崎嶇不平的地面上工作,±6度範圍的雙軸補償器也可提供穩定的測量結果。Sokkia iM-50系列還可選配Bluetooth®藍芽功能,傳輸更加便利。其他功能包括內建軟體和50,000點內存空間,EDM光束技術的同軸雷射,圖形顯示LCD螢幕及背光28鍵完整英數鍵盤,完全防塵防水的IP66防護等級機身。



外觀及儀器介紹


Leica FlexLine TS03
Leica FlexLine TS03

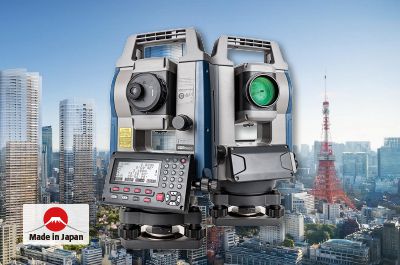

日本製造

日本製造1.5 + 2ppm進階機種

SOKKIA iM-50系列為目前日系全站儀少有的全機於日本製造生產,棱鏡測距精度高達1.5+2ppm,非入門機種可比擬。
雷射500m

雷射500m / 棱鏡4000m測距

SOKKIA iM-50系列無反射器EDM技術可雷射測距500m,若在使用棱鏡的情況下更可達到4000m超長距離。

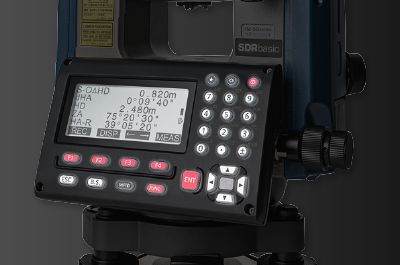

28鍵背光英數鍵盤

28鍵背光英數鍵盤

SOKKIA iM-50系列採用圖形LCD顯示螢幕,並且配備帶有背光的28鍵英文數字完整鍵盤,給您最佳的操作體驗。
USB容量擴充

USB容量擴充.選配藍芽傳輸

可使用最多32G USB隨身碟作為儲存媒介,並可選配內建的藍芽,無線傳輸測量結果到電腦。
IP66防塵防水

強悍的IP66防塵防水

iM系列全站儀皆通過IP66防水防塵認證;也包括各種震動、摔落、撞擊、溫度以及濕度測試。

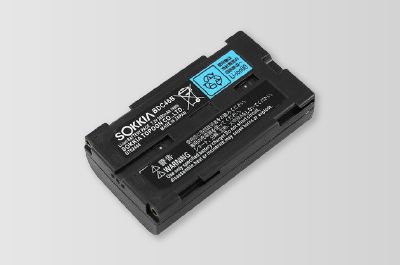

BDC46C充電鋰電池

長時間工作

使用BDC46C充電鋰電池,典型使用時間長達14小時,能維持一整天的工作都不需要更換電池。



SOKKIA iM-50系列比較表


機 型 iM-52 iM-55
望遠鏡
放大倍率 / 解像力 30X / 2.5"
角度測量
最小顯示(可選) 1"/5" (0.0002 / 0.001gon, 0.005 / 0.02mil)
精度 2" 5"
液態雙軸傾斜補償器 作業範圍: ±6'
瞄準補償 On / Off
測距部
雷射輸出 免稜鏡模式 : 3R級 / 稜鏡、稜鏡貼紙模式 : 1級







測量範圍

免稜鏡 0.3 to 500m
稜鏡貼紙 RS90N-K: 1.3 to 500m (4.3 to 1,640ft.),
RS50N-K: 1.3 to 300m (4.3 to 980ft.),
RS10N-K: 1.3 to 100m (4.3 to 320ft.)
迷你稜鏡 CP01: 1.3 to 2,500m (4.3 to 8,200ft.),
OR1PA: 1.3 to 500m (4.3 to 1,640ft.)
單稜鏡 1.3 to 4,000m
最小顯示 精測、粗測 : 0.0001m (0.001ft. / 1/16 in.) / 0.001m (0.005ft. / 1/8 in.) (可選)
追蹤測、路面測 : 0.001m (0.005ft. / 1/8 in.) / 0.01m (0.02ft. / 1/2 in.) (可選)
精度 免稜鏡(2 + 2ppm x D) mm / 稜鏡貼紙(2 + 2ppm x D) mm / 稜鏡(1.5 + 2ppm x D) mm
測量時間 精細0.9s (初測 1.5s) / 快速0.6s (初測 1.3s) / 追蹤0.4s (初測 1.3s)
作業系統、介面、數據管理
作業系統 Linux
顯示器 / 鍵盤 LCD顯示器, 192 x 80 點, 28鍵背光數字英文鍵盤, 背光 : on / off
面板配置 雙面 單面
數據儲存 內建約 50,000 點 / 外接USB (最大相容:32GB)
資料通訊 Serial RS-232C, USB2.0 (Type A) / 選配藍芽, 作業範圍: 10m*10
其他
雷射指引光 同軸紅光雷射光束
水準器靈敏度 主機圓氣泡6’ / 基座圓氣泡10' / 2mm
光學求心 放大倍率: 3x , 最小焦距: 0.5m (19.7in.)
雷射求心 (選配) 紅色雷射光束 (635nm±10nm),精度: <=1.0mm@1.3m, 2級雷射
防水防塵等級 / 作業溫度 IP66 (IEC 60529:2001) / -20 to +60ºC (-4 to +140ºF)
儀器尺寸含提把 183(寬)x 181(深)x 348(高)mm
183(寬)x 174(深)x 348(高)mm
儀器高度含基座 192.5mm 由基座緊定表面起算
重量(含電池及基座) 5.1kg (11.3lb)
電源供應
電池 可充電式鋰電池 BDC46C
作業時間 (20ºC) 約14小時
應用程式
內建 ‧ 懸高測量 ‧ 3維座標 ‧ 後方交會 ‧ 放樣 ‧地形測量 ‧ 偏心測量
‧ Missing Line測量 ‧ 交點測量 ‧ 面積測量 ‧ 路徑測量 ‧ 參考線

※ 產品之規格和配備等,若原廠有所變動時以原廠為主。※
