GNSS Receiver 衛星接收器

Global Navigation Satellite System,簡稱GNSS,又稱全球衛星導航系統,前身GPS是由美國政府研發的系統,利用發射至太空中24顆衛星搭配地面的監控站與用戶端的衛星訊號接收器,三方搭配就能迅速確定用戶端在地球上所處的位置及海拔高度。
但近來各國積極發展衛星系統,所以目前世界上除了原有的美國GPS以外,還有俄國的GLONASS、歐盟的伽利略(Galileo)和中國的北斗四組衛星系統可利用,GNSS便是泛指所有的衛星導航系統。
其中較為特別的是中國的北斗系統與其他系統不同,屬於同步衛星,運行於地球靜止軌道,其公轉與地球自轉的周期與方向均相同,僅能在固定的區域中使用,故中國的北斗系統僅限於亞洲地區使用,預計完成35顆衛星的設置。而歐盟的Galileo正在設置當中,預計2019年將完成30顆衛星的設置。

衛 星 系 統 衛 星 數 量 使 用 範 圍
歐盟Galileo 目前4顆 全球

一般使用者習慣將座標定位儀器通稱為GNSS,但實際使用上是需要一套『地面接收衛星訊號的設備』來取得座標資料,其中必須包含訊號接收器、提供差分訊號設備及資料收集器。而這又可分成網路e-GNSS和RTK兩種模式的組合搭配,可依使用者需求做選擇。

儀 器 類 型 精 度 備 註 價 格
手持式簡易GNSS 10公尺 -- 8000~30000元
次 米 級 ( 測 量 用 ) 誤 差 在 公 尺 內
RTK系統 0.8~3公分 自行架設基準站,運用無線電傳輸差分訊號,使用距離受無線電功率限制 50~200萬

這是兩種不同設備組合的模式,客戶可依預算及需求選擇合適的模式。e-GNSS又稱虛擬站,只需一組移動時量測的接收器,再利用手機網路接收購買的差分訊號,解算出定位。RTK又稱參考站為即時動態測量系統,需使用兩組接收器,除了一組移動用的接受器外,需另架設一組基站提供差分訊號,合併解算出定位。簡單而言,e-GNSS系統需另外購買差分訊號,而RTK是透過自己架設的基站產生差分訊號。

RTK系統 RTK System


設備組合:
衛星訊號接收器*2

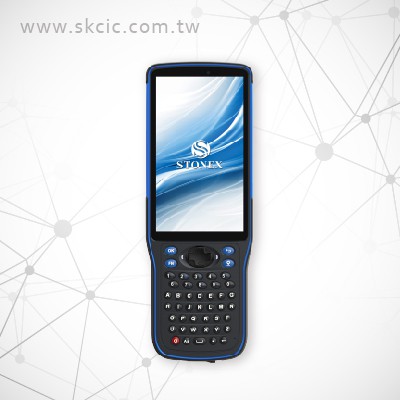

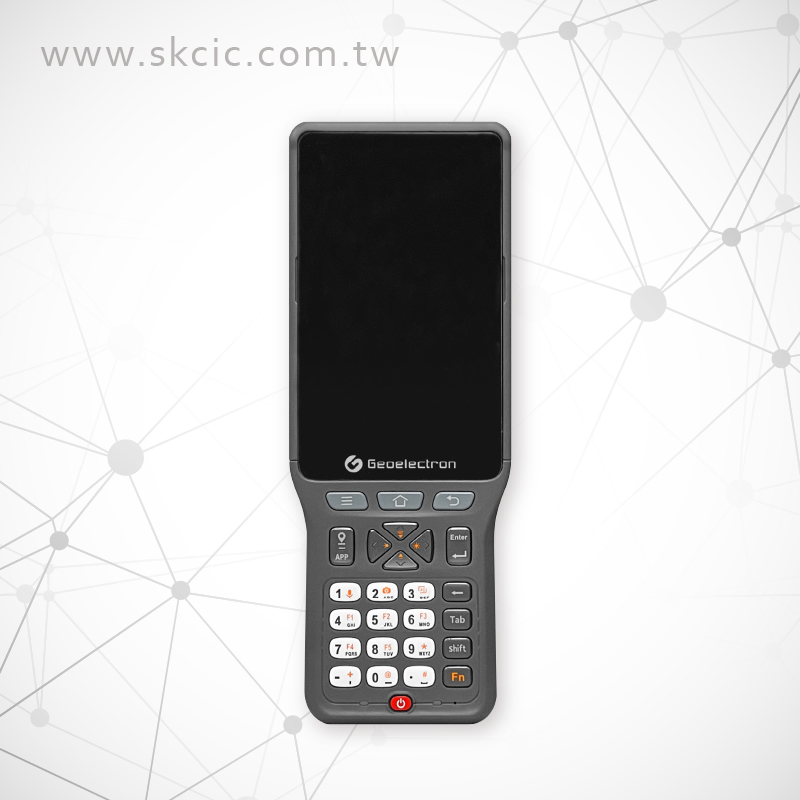

資料收集器*1
碳纖維桿*1

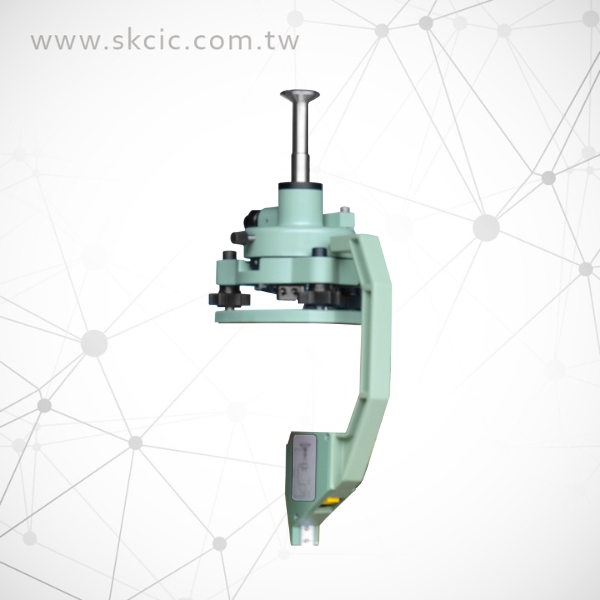

求心基座+三腳架組*1

優缺點評估:
1.相較於虛擬站系統設備更多,價格較高
2.參考站架設需要已知座標點
3.可接收各種衛星種類的訊號

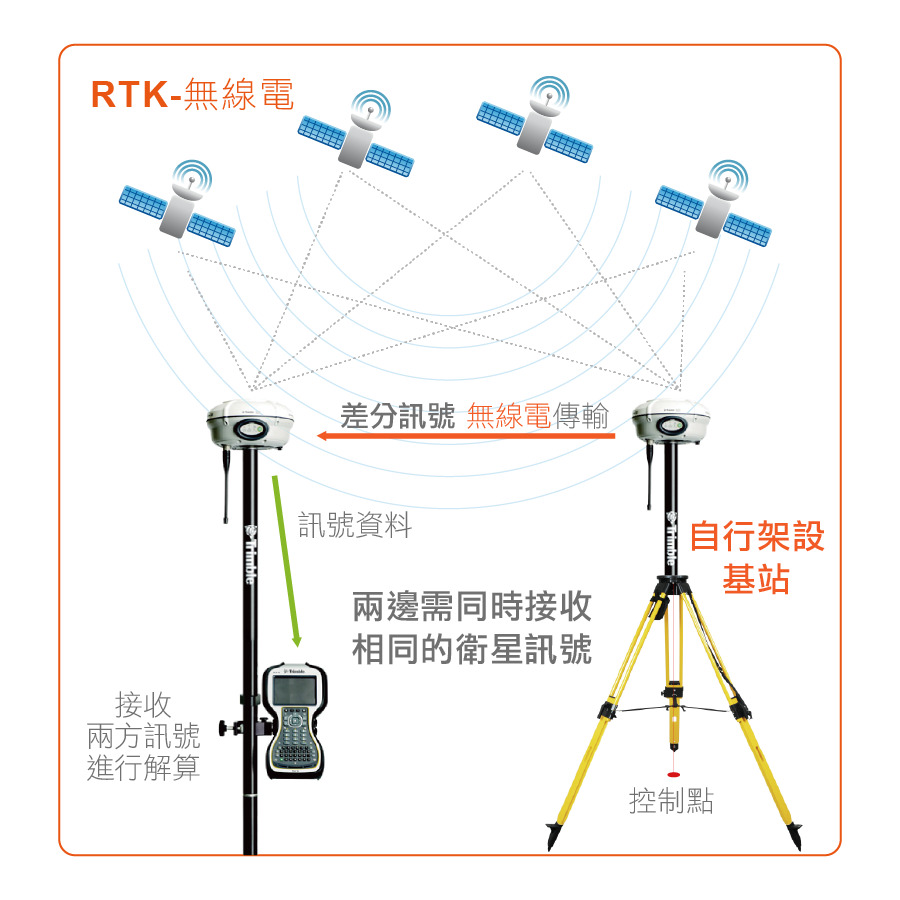

作業方式:

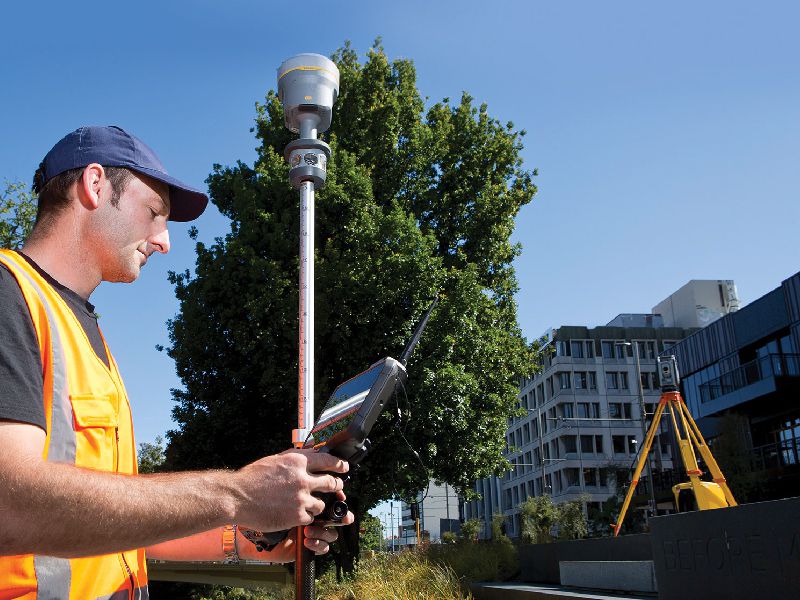

一方由移動站接收器接收衛星訊號,另一方由參考站(基站)接收器接收衛星訊號後傳送至移動站接收器轉換為差分訊號。兩方所接收的衛星訊號中,至少需有四顆相同,最後將所有訊號資料傳至資料收集器進行解算,即可完成作業。

RTK


e-GNSS 系統 e-GNSS System


設備組合:
衛星訊號接收器*1
資料收集器*1
碳纖維桿*1
可上網的智慧型手機*1
差分訊號帳號*1

優缺點評估:
1.設備簡便,架設容易,價格較低
2.訊號不佳的地區可能會發生接收不良的情況
3.目前差分訊號供應商僅支援雙星

作業方式:
一面由接收器接收衛星訊號,另一面經由手機取得供應的差分訊號,將兩方資料傳送至DC資料收集器中進行解算,即可完成作業。

e-GNSS



產品列表 Product List


Trimble R10

Trimble R10
GNSS Receiver

◎RTK精度:8mm+1ppm RMS
◎靜態精度:3mm+0.1ppm RMS
◎通道數: 440
◎無線電 接收/發射


More

Trimble R8s

Trimble R8s
GNSS Receiver

◎RTK精度:8mm+1ppm RMS
◎靜態精度:3mm+0.1ppm RMS
◎通道數: 440
◎無線電 接收/發射


More

Trimble R2

Trimble R2
GNSS Receiver

◎RTK精度:8mm+1ppm RMS
◎靜態精度:3mm+0.1ppm RMS
◎通道數: 220
◎無線電 僅接收


More

STONEX S9

STONEX S9
GNSS Receiver

◎RTK精度:8mm+1ppm RMS
◎靜態精度:2.5mm+1ppm RMS
◎通道數: 220
◎無線電 接收/發射


More

STONEX S9

STONEX S9i
GNSS Receiver

◎RTK精度:8mm+0.5ppm RMS
◎靜態精度:2.5mm+1ppm RMS
◎通道數: 220 - 372
◎無線電 接收/發射


More

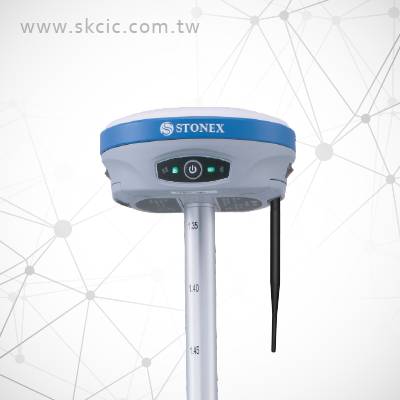

STONEX S9

STONEX S9 II
GNSS Receiver

◎RTK精度:8mm+1ppm RMS
◎靜態精度:2.5mm+1ppm RMS
◎通道數: 336
◎無線電 接收/發射


More

STONEX S3 II

STONEX S3 II
GNSS Receiver

◎RTK精度:8mm+1ppm RMS
◎靜態精度:2.5mm+1ppm RMS
◎通道數: 555
◎無線電 接收/發射


More

STONEX S3 II

STONEX S3+
GNSS Receiver

◎RTK精度:8mm+1ppm RMS
◎靜態精度:2.5mm+1ppm RMS
◎通道數: 394
◎無線電 接收/發射


More

STONEX S3 II

M1 G
GNSS Receiver

◎RTK精度:10mm+1ppm RMS
◎靜態精度:3mm+1ppm RMS
◎通道數: 372
◎無線電 需外接


More
