Trimble HV302G

雙軸自動整準+90° 雷射點


原廠型錄下載

智慧的HV302G綠光雷射水準儀相較紅光更清楚易見。廣泛應用在整平、坡道或大範圍的儀器控制等工程,除了建築的內外部工程,也可應用在天花板及地板作業。不論水平或垂直軸向使用皆可自動整準的雙向通用特性,推薦搭配的HL760U接收器可單軸追蹤鎖定,另有90度垂直雷射點,幫助您的工作快速完成。優秀的防水性能在惡劣的環境下也能維持準確。加購RC402N遠距離無線電遙控器,靈活運用獨特的遮罩功能,完美實現單人操作。

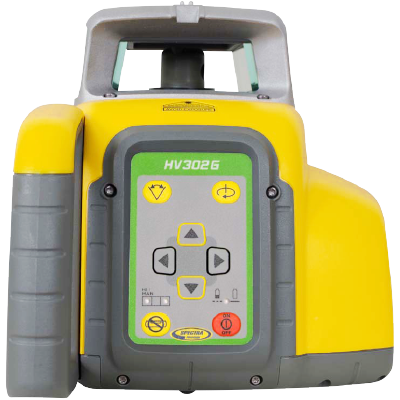

外觀及儀器介紹



Thumbnail Image 1

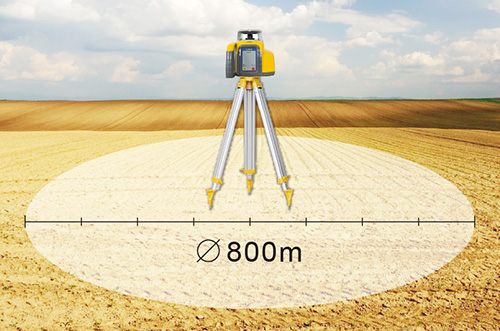

800m長距離作業範圍

工作範圍可達800m直徑,亦即您可做到400m外的高程也沒有問題。

Thumbnail Image 1

自動整平的水準雷射

±5度自動整平,並具有擁有振動時的停止轉動、傾斜警告功能,有效避免錯誤讀數。

Thumbnail Image 1

獨特的堅固設計

能夠承受高達腳架1.5米跌落至混凝土的撞擊,並具備IP66的防塵防水,降低維修的機率與成本。

Thumbnail Image 1

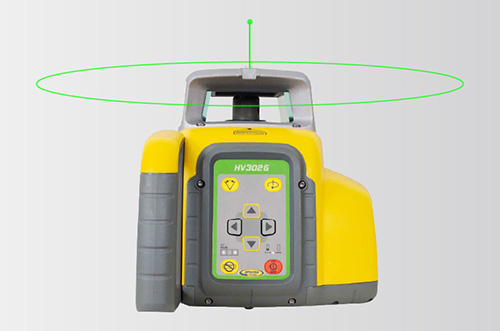

雷射上垂點

擁有雷射上垂點,及垂直和水平雙向自動整準功能,將儀器平放或直立使用便能夠進行90度的放樣作業。
Thumbnail Image 1

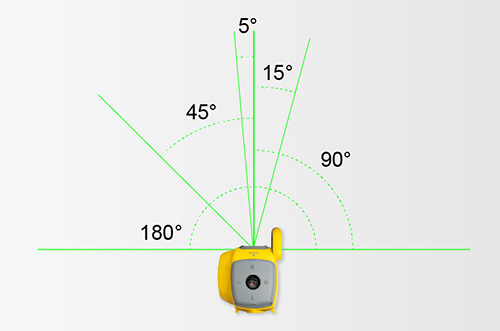

限制區域掃描

可設定0.5.15.90.180度的範圍內限制掃描,用於室內或小範圍使用,無須等待雷射運行一圈,作業更快速。
Thumbnail Image 1

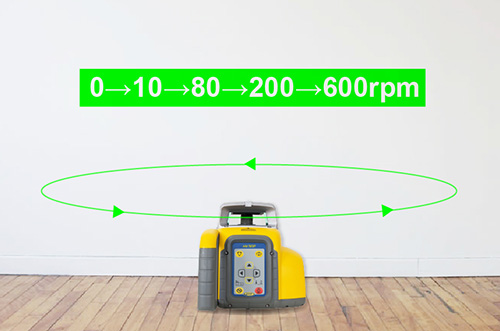

可調整的轉速設定

可依據不同的工作需求,調整雷射頭轉速,五種轉速0.10.80.200.600rpm可供設定。

Thumbnail Image 1

節能設計

節能設計,使用4顆鹼性電池,可使用高達60小時的工作時數不用擔心工作因為電量不足而中斷。

Thumbnail Image 1

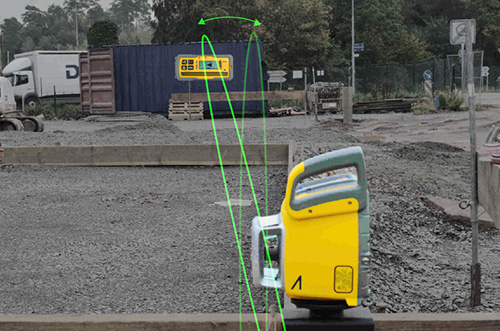

雙向可用坡度設置功能

HV302G實用的坡度功能在水平或垂直方向皆可使用,搭配選購HL760可自動追蹤接收器中心,鎖定角度。
Thumbnail Image 1

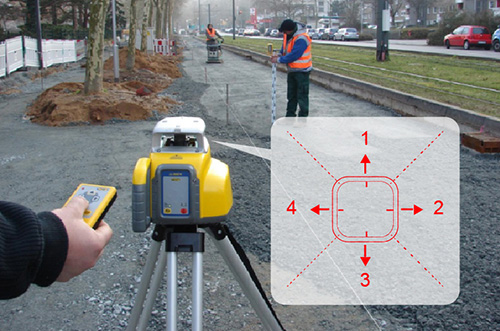

四向電子遮罩 需搭配RC402N遙控器

透過遙控器可任意開關四個方向的雷射光,在複雜的工作環境中可利用此功能,避免干擾其他作業。

Thumbnail Image 1

標配RC402N遙控器 /
選購HL760U高階接收器

HV302G標配RC402N遠距離無線電遙控器,完美實現單人作業。另可加購高階數字型接收器HL760U,可直接在螢幕上看到數值差距,並可通用紅光、綠光雷射水準儀。長達102mm的感應條設計,相較其他接收器更長的接收區域,讓工作更便利。0.5、1、2、5、10mm五段精度調整並可被自動追蹤,讓您的HV302G自動鎖定角度在接收器中心。

※HV302G主機配件未包含接收器


 數字型接收器


數字型接收器可在範圍內直接顯示高差,不需移動尺夾及自行計算,大幅降低工作時間。



詳細規格表


機 型 HV302G
精度 ±10”
自動整平範圍 ±5°
工作範圍(直徑) 800m
雷射光源 綠光雷射 520nm
雷射功率 5mW
工作時間(1號電池*4) 鹼性45hr / 鎳氫30hr
防水防塵等級 IP66
標配無線電控制器 RC402N
控制範圍 100m
推薦接收器(加購) HL760U 紅綠光通用
解析度 五段 0.5、1、2、5、10mm
顯示幕 正面 / 背面各一顯示幕
蜂鳴聲 四段 Loud / Medium / Low / Off
工作時間(3號電池*2) 鹼性電池70hr
防水防塵等級 IP67
其他特色 3m防摔.自動追蹤.指紋配對


雷射水準儀綜合比較表


廠 牌
機 型
Topcon
RL-H4C
Topcon
RL-VH4DR
/G2
Trimble
LL300N
Trimble
LL300S
Trimble
LL400HV
Trimble
HV302/G
Trimble
UL633
Leica
Rugby610
Leica
Rugby640
Leica
Rugby810
Leica
Rugby840
軸 向 純水平 水平.垂直 純水平 純水平 水平.垂直 水平.垂直
90°上垂點
X.Y.Z 三軸 純水平 水平.垂直
90°上垂點
純水平 水平.垂直
90°上垂點
精 度 ±10” ±20” ±15” ±10” ±10” ±10” ±10” ±15” ±10” ±10” ±10”
50m誤差值 ±2.4mm ±5mm ±3.5mm ±2.4mm ±2.4mm ±2.4mm ±2.4mm ±3.6mm ±2.4mm ±2.4mm ±2.4mm
自動整平範圍 ±5° ±5° ±5° ±5° ±5° ±5° ±14° ±6° ±6° ±6° ±6°
工作範圍 800m 300m 500m 800m 800m 800m 800m 600m 600m 800m 700m
坡度功能 水平坡度 -- 水平坡度 水平坡度 水平、垂直 水平、垂直 三軸坡度 -- 水平、垂直 水平坡度 水平、垂直
雷射類型 紅光 紅光/綠光 紅光 紅光 紅光 紅光/綠光 紅光 紅光 紅光 紅光 紅光
電源供應 1號電池*4顆 使用鹼性電池可達最大工作時間
工作時間 100hr 100hr 90hr 60hr 60hr 60hr 40hr 60hr 60hr 60hr 60hr
防水防塵 IP66 IP54 IP66 IP66 IP66 IP66 IP67 IP67 IP67 IP68 IP68
標配接收器 LS-80L LS-80A HL-450 HL-450 HL-760 HL-760/選 HL-750 Rod Eye
Basic
Rod Eye
140 Classic
Rod Eye
140 Classic
Rod Eye
180 RF



雷射水準儀領導者Trimble-Spectra


1965年,Spectra創辦人Bob Studebaker在俄亥俄州向全世界展示了第一台建築用雷射。Bob Studebaker的發明改變了工作的方式,而這個方式直到今天仍在世界各地的工地中被使用。2000年,Bob所創立的Spectra Physics,成為Trimble的一部分。過去的50年來,我們跟隨Bob的腳步持續為建築業帶來創新的產品。雷射演變至今幾乎所有的建築現場都離不開它,我們發明並且塑造業界的標準,我們將改變世界的工作方式。
