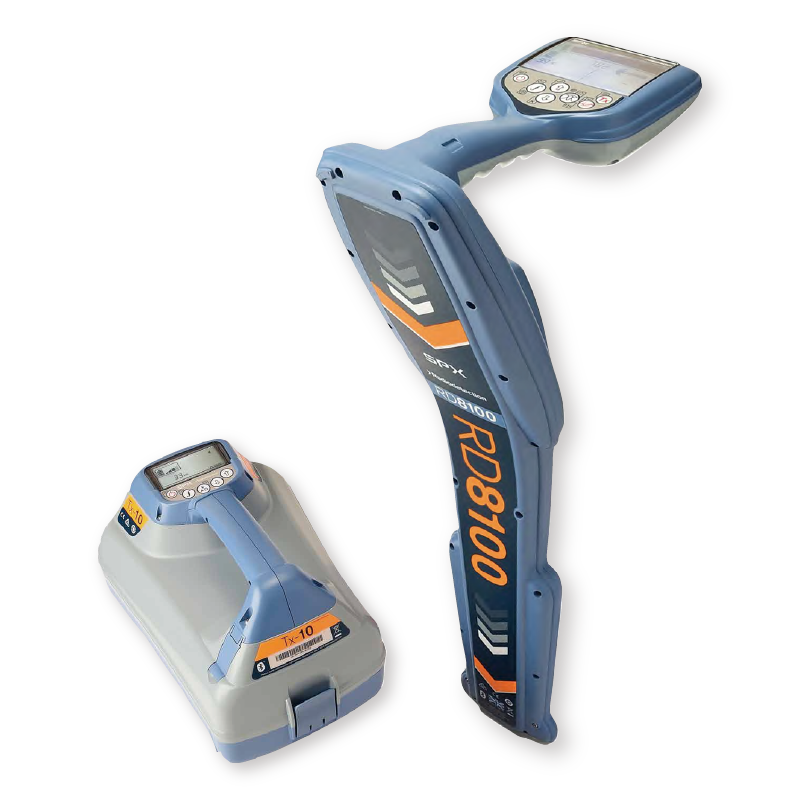

SPX RD8100 + Tx10

RD8100精確管路定位儀

隨著公用基礎設施鋪設日趨複雜,專業定位人員需要功能更強大更靈活的工具。 RD8100專為防損作業提供最精准定位。特別配置5根精准定位探地天線,可根據當前工作需要,選擇最合適的探測精準度。獨有各項功能,即使面對嚴峻的地下條件,也能作出高靈敏度的響應定位。內置GPS和使用記錄選項除了確保使用者始終追踪正確的探測線路外,可自動生成數據,作為客戶工作報告或內部質量和安全審計的參考資料,以推動完善最佳作業實踐。

•CD(電流方向)
透過從 Tx-10發送器施加一個特殊的電流方向信號,可在許多平行設施之中識別你的目標,CD箭頭顯示在定位儀上確認你正在追蹤你的目標。

•以4khz追蹤高阻抗公用設施
4kHz的定位頻率使如雙絞線的電信或路燈的線路能夠被追蹤更長的距離,由於此類線路在密集的基礎設施區域經常發現,您可以結合4kHz與CD以提高追蹤準確度。

•使用電力濾波器™精確定位和區分電力纜線
當現場無法連接信號產生器時,通過密集的網路追蹤個別的電力纜線將會十分不易。
此狀況下便可使用諧波特性來確定信號是來自單一來源或多條纜線,並追蹤和標記。




外觀及儀器介紹

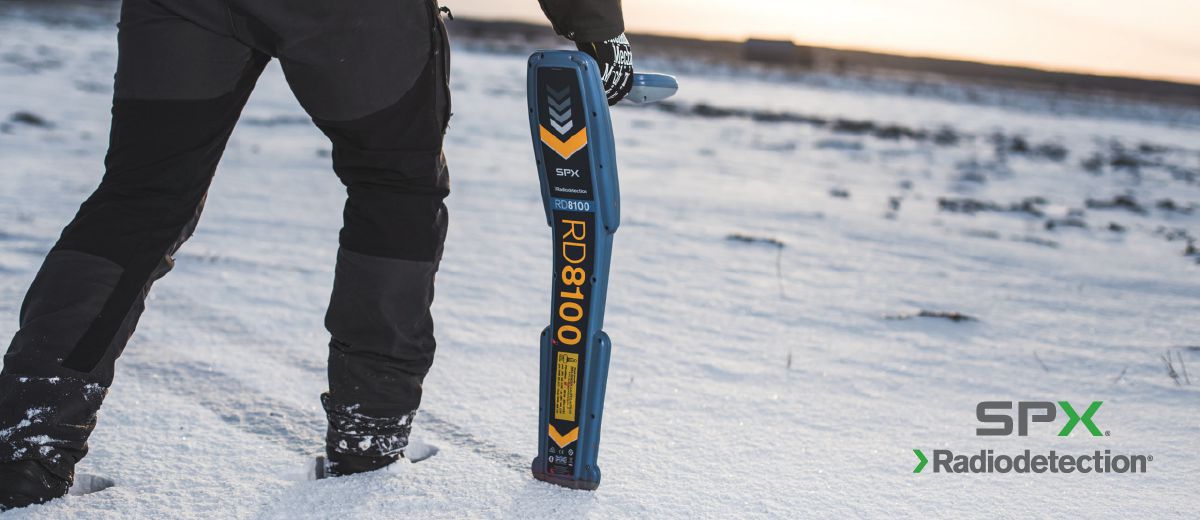

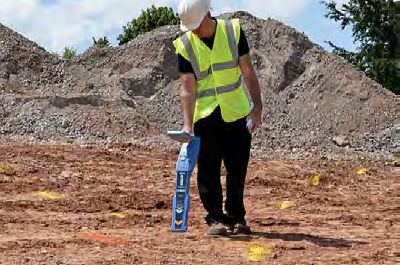

專為現場使用

專為現場使用

IP65防護等級,耐衝擊,外殼可防止敲擊,跌落,防水防塵。

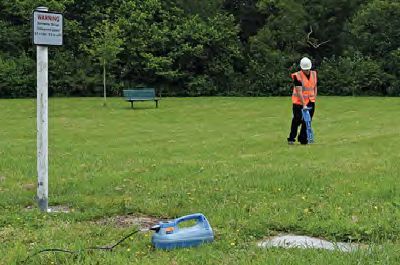

iLOC無線控制功能

iLOC無線控制功能

透過藍芽方式控制訊號產生器,可操作的距離高達450m,為您節省時間。

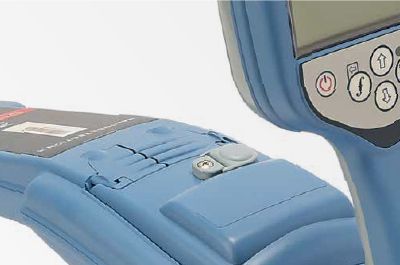

充電鋰電池組

充電鋰電池組

探測器和訊號產生器皆採用高容量鋰電池組,可讓您延長工作時間。

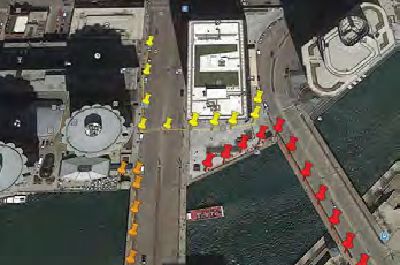

GPS使用情況和紀錄

GPS使用情況和紀錄

內建的GPS能夠每秒自動記錄關鍵定位參數及全景圖像,可參考數據確保遵守最佳作業規範。

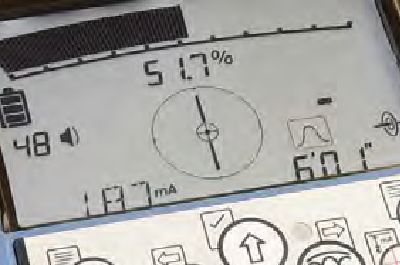

簡化複雜的定位

簡化複雜的定位

當發射機無法連接信號時,您可一鍵啟用濾波功能,利用訊號的諧波性便可順利追蹤。

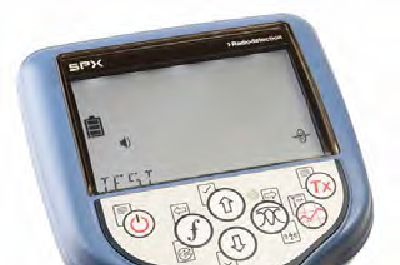

增強型自我檢測

增強型自我檢測

自我檢測功能將信號加載至定位電路並檢查顯示屏和電源,可在現場確認測量系統功能的完好性。




工作模式介紹


峰值模式

峰值模式

隨著探測器移動到電纜正上方,將可憑圖形看出峰值,並同時顯示深度和電流。
用途:簡潔的峰值顯示,多用於挖掘前與工程進行期間的精確定位,多數專業人員慣用此模式。
引導模式

引導模式

依據設施相對於使用者的位置,以等比例的箭頭及差異化的音調指引方向。
用途:在預定範圍中檢查設施的方向及位置,在擁擠區域內比起峰值模式更加好用。
峰值+模式

峰值+模式

【峰值+引導】
更快地找到並精確定位目標位置。
【峰值+谷值】
在峰值顯示中增加谷值,以利檢查到其他設施、支線或干擾所造成的失真。
谷值模式

谷值模式

依據設施相對於使用者的位置,以左右箭頭及聲音指示。目標電纜於正下方時於畫面中顯示為谷底。
用途:針對空曠地區的單一設施進行長距離的標記。使用者可完全依賴聲音的指示無需時時觀看螢幕。
寬峰值模式

寬峰值模式

操作類似於峰值模式,卻更適合定位較弱的信號。
用途:定位深層線路、信號微弱時、或干擾過多讓傳統的峰值定位困難時,便可使用此模式。
RD8100




RD8100系列規格選項


RD8100 PXL PXLG PDL PDLG PTL PTLG
定位頻率 13 13 18 18 22 22
探空儀頻率 4 4 4 4 4 4
被動模式 2 2 5 5 5 5
內建 GPS   O   O   O
電力濾波器 O O O O O O
使用情況記錄   O   O   O
CALSafe™   Δ   Δ   Δ
4 kHz O O 4k+CD 4k+CD 4k+CD 4k+CD
電流方向     O O O O
故障查找     O O O O
電力模式深度     O O O O
被動規避     O O O O
iLOC O O O O O O
O可用的,預設啟用;Δ可用的,預設不啟用
