M1 G 雙頻GNSS終端機

數據採集 / 變形 / 位移監控


中文型錄下載
STONEX S9 II

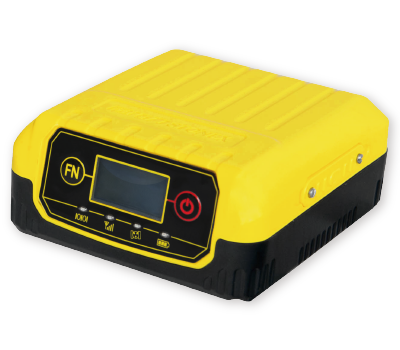

M1 G是一款用於工程、監控等用途的高精度GNSS接收機。根據過去在實際案例中積累的經驗,M1進行了全面升級,推出M1 G工程監測終端機。全機延續前代體積小、功能齊全、多樣化接口等特點。適合用於各領域的自動化數據採集、變形監測、橋梁監測、邊坡位移、涵洞變形監控、搭載UAV等。


優秀的防護性能

優秀的防護性能

採用鋁合金外殼設計,抗2米自由跌落,防護等級達到了IP66。由於採用間接且模組化的內部結構設計,可以確保在車載、航空等惡劣振動工作條件下正常運行。
全面的互連方式

全面的互連方式

擁有藍牙、WiFi、4G等多種數據鏈模組,並可在iOS、Android等平台二次開發。M1 G可獨立完成差分數據下載、高精度坐標解算、數據記錄以及回傳等完整的定位功能。
多樣化的RTK定位

多樣化的RTK定位

支持372通道的衛星追踪,GPS、GLONASS、北斗等衛星導航定位。系統信號均可持續跟踪,同時接受GSM網路、無線電台等不同訊號來源。完整支援RTCM3.2/+等新建格式。

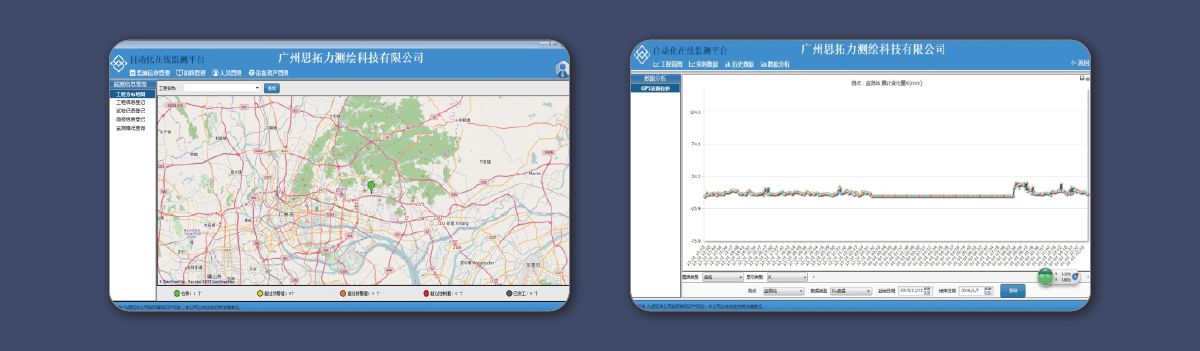

自動化線上監測軟體平台(IMS)

自動化線上監測軟體平台(IMS)

自動化線上監測軟體平台,透過無線通訊網絡,在用戶與各種監測設備和訊息發送設備的溝通中架起了一座方便、快捷的橋樑,為用戶提供傳感器數據、傳輸、存儲、處理及發布預警信息等多種服務,是一種雲端服務模式。通過該軟體,用戶可不受時 間、地點限制,對監控目標進行實時監控、管理、查看和收發預警信息。自動化線上監測軟體平台支持各種型號GNSS數據、全站儀數據、傳感器數據接入,軟件可應用於滑坡監測、橋樑監測、基坑監測、地鐵監測等各種監測項目。

規格表


M1G
通道數 372 接收類型 GPS L1/L2、GLONASS L1/L2、Beidou B1/B2/B3
SBAS跟蹤 3通道,並行跟踪 GPS靈敏度 - 142dBm
更新速率 5Hz標準(可選配10Hz或20Hz) 授時精度 20ns
RTK精度 水平:10mm + 1ppm / 高程:20mm + 2ppm SBAS 精度 水準:1.2m ,高程:2.5m
WAAS 精度 水準:0.3m ,高程:0.6m 重捕獲時間 <1s
最高速度 1850 km/h 最大高度 18288 m
輸入電壓 10V-25V 直流寬壓輸入 電池容量 22.2WH 工作時間約5-6小時
重量 500g 尺寸 150mm*105mm*34mm
工作溫度 -30℃到+65℃ 儲存溫度 -40℃到+80℃
防護等級 IP66 防摔等級 抗1.5米跌落(混凝土硬地)
抗振等級 50Hz, 0.3mm, 5mins
操作系統 Linux 處理器 AM335X Sitara ARM Cortex-A8
記憶體 512MB內存+4GB儲存 擴充支援 32GB
行動網路 WCDMA(可選CDMA2000) / WCDMA3.5G 網路通訊模組,相容 GPRS/EDGE 藍芽 2.1EDR
WLAN WiFi IEEE 802.11 b/g/n
OSC 外部3G天線介面* 1 GNSS GNSS外置接收天線介面 * 1
7 PIN 資料輸出 * 1 2 PIN 主機供電介面 * 1
資料格式 NMEA、RTK、RAW、BINEX NMEA格式 GGA、GSA、GSV、ZDA、RMC、VTG、GST、GLL
資料輸出最高頻率 5/2/1hz、2/5/10/15/30/60S
