Leica Rugby 840

幫助您面對最艱難的工作


原廠型錄下載

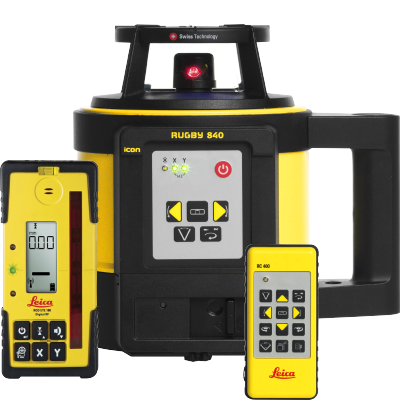

外觀及儀器介紹


Leica全新Rugby 840智慧型雷射儀器,升級最高IP68防護等級,加上獨家防摔保固。定平、對準和直角等作業都能完美的應用。更有智慧型標定目標及智慧型鎖定功能,精確可靠。

‧700m雷射範圍
‧水平、垂直和向上點多功能雷射
‧智慧自動追蹤與直角功能
‧最高級IP68防塵防水,完整保護儀器
‧獨家防摔保固
‧RC400 遙控器、輕鬆操控
‧搭配Rod Eye 180 RF數字型接收器



Leica Rugby 840

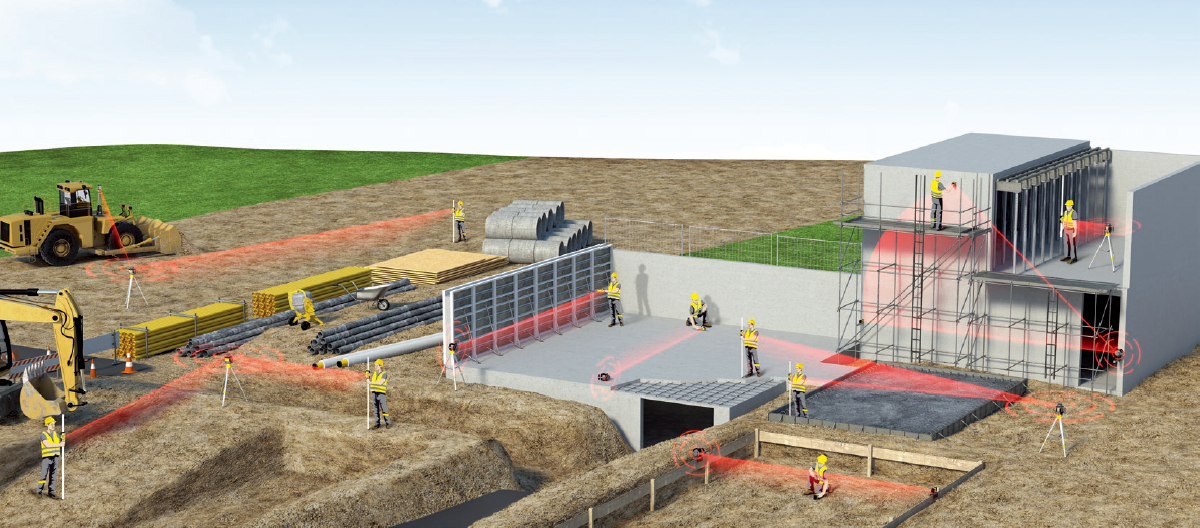

工地現場應用


現場應用
整地 完整的系統方便您使用推土機做出最平整的現場
高程檢查 簡單可靠的水平檢查。
坡道及車道斜坡 單軸和雙軸斜坡設置。
模板垂直 自動對齊參考線設置出垂直面,用以檢查模版的垂直度。
牆面位置設置 自動對齊參考線,並標記外牆或模板的位置。
額外的固定架 可固定於管狀物如鷹架,便於將儀器設置為需要的軸向。
模板水平設置 根據BM點設置模板水平高程。
外牆整飾 提供一個固定垂直面,使外牆能平整。
樓板的水平 使用數位接收器有效地設置樓板水平。
混凝土澆置 設置具體水平面以提供澆置混凝土參考。



影片與特殊功能介紹




Leica Rugby 系列規格表


機 型 Leica Rugby 610 Leica Rugby 640 Leica Rugby 810 Leica Rugby 840
雷射軸向 水平 水平/垂直/雙軸手動坡度 水平/單軸手動坡度(使用調整座) 水平/垂直/雙軸手動坡度
精度 ±15” ±10” ±10” ±10”
誤差值 ±2.2mm / 30m ± 1.5mm / 30m ± 1.5mm / 30m ± 1.5mm / 30m
自動整平範圍 ± 6° ± 6° ± 6° ± 6°
工作範圍(直徑) 600m 600m 800m 700m
雷射光源 紅光雷射 635nm 紅光雷射 635nm 紅光雷射 635nm 紅光雷射 635nm
雷射功率 Class 2 Class 2 Class 2 Class 2
旋轉速度 10 rps 0 / 2 / 5 / 10 rps 10 rps 0 / 2 / 5 / 10 rps
掃瞄模式 X 10° / 45° / 90° X 10° / 45° / 90°
工作時間(1號電池*4/鋰電池) 鹼性60小時 / 40小時(20°C) 鹼性60小時 / 40小時(20°C) 鹼性60小時 / 45小時(20°C) 鹼性60小時 / 45小時(20°C)
防水防塵等級 IP67 IP67 IP68 IP68
體積(H × W × D) 212 × 239 × 192 mm 212 × 239 × 192 mm 235 x 238 x 190 mm 235 x 238 x 190 mm
重量(含電池)
2.38 kg 2.56 kg 3.0 kg 3.0 kg


雷射水準儀綜合比較表


廠 牌
機 型
Topcon
RL-H4C
Topcon
RL-VH4DR
/G2
Trimble
LL300N
Trimble
LL300S
Trimble
LL400HV
Trimble
HV302/G
Trimble
UL633
Leica
Rugby610
Leica
Rugby640
Leica
Rugby810
Leica
Rugby840
軸 向 純水平 水平.垂直 純水平 純水平 水平.垂直 水平.垂直
90°上垂點
X.Y.Z 三軸 純水平 水平.垂直
90°上垂點
純水平 水平.垂直
90°上垂點
精 度 ±10” ±20” ±15” ±10” ±10” ±10” ±10” ±15” ±10” ±10” ±10”
50m誤差值 ±2.4mm ±5mm ±3.5mm ±2.4mm ±2.4mm ±2.4mm ±2.4mm ±3.6mm ±2.4mm ±2.4mm ±2.4mm
自動整平範圍 ±5° ±5° ±5° ±5° ±5° ±5° ±14° ±6° ±6° ±6° ±6°
工作範圍 800m 300m 500m 800m 800m 800m 800m 600m 600m 800m 700m
坡度功能 水平坡度 -- 水平坡度 水平坡度 水平、垂直 水平、垂直 三軸坡度 -- 水平、垂直 水平坡度 水平、垂直
雷射類型 紅光 紅光/綠光 紅光 紅光 紅光 紅光/綠光 紅光 紅光 紅光 紅光 紅光
電源供應 1號電池*4顆 使用鹼性電池可達最大工作時間
工作時間 100hr 100hr 90hr 60hr 60hr 60hr 40hr 60hr 60hr 60hr 60hr
防水防塵 IP66 IP54 IP66 IP66 IP66 IP66 IP67 IP67 IP67 IP68 IP68
標配接收器 LS-80L LS-80A HL-450 HL-450 HL-760 HL-760/選 HL-750 Rod Eye
Basic
Rod Eye
140 Classic
Rod Eye
140 Classic
Rod Eye
180 RF
