Trimble LL400HV

水平垂直雙向通用 自動整準


原廠型錄下載

智慧的LL400HV雷射水準儀能夠廣泛應用在挖掘,整平、坡道或大範圍的儀器控制等工程。不論水平或垂直軸向使用皆可自動整準的雙向通用特性,使用標配HL760的接收器可單軸追蹤鎖定,幫助您的工作更快速完成。優秀的防水性能在惡劣的環境下也能維持可靠準確。加購RC402N遠距離無線電遙控器,靈活運用獨特的遮罩功能,完美實現單人操作,是工作中不可或缺的施工利器。

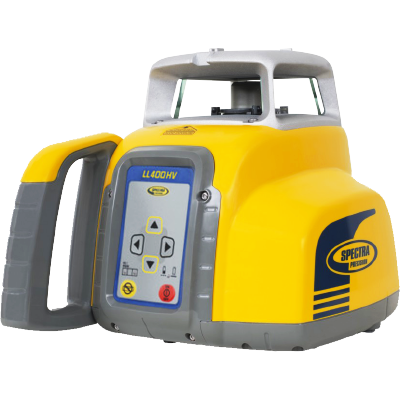

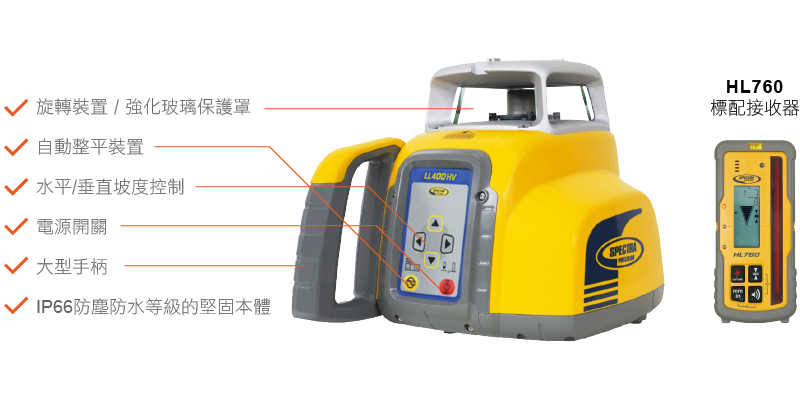

外觀及儀器介紹



Thumbnail Image 1

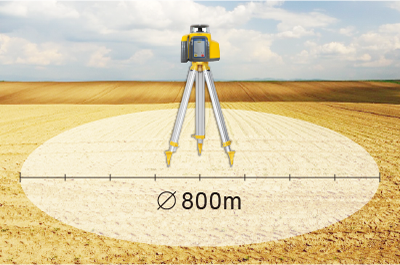

800m長距離作業範圍

工作範圍可達800m直徑,亦即您可做到400m外的高程也沒有問題。
Thumbnail Image 1

自動整平的水準雷射

±5度自動整平,並具有擁有振動時的停止轉動、傾斜警告功能,有效避免錯誤讀數。
Thumbnail Image 1

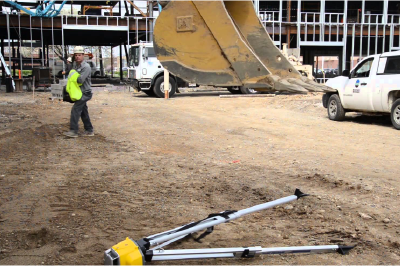

獨特的堅固設計

能夠承受高達腳架1.5米跌落至混凝土的撞擊,並具備IP66的防塵防水,降低維修的機率與成本。
Thumbnail Image 1

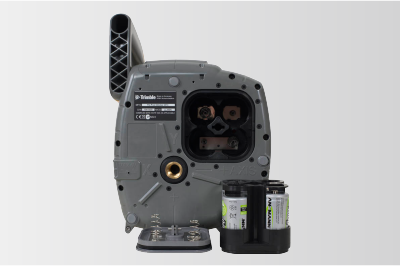

節能設計

節能設計,使用4顆鹼性電池,可使用高達60小時的工作時數不用擔心工作因為電量不足而中斷。
Thumbnail Image 1

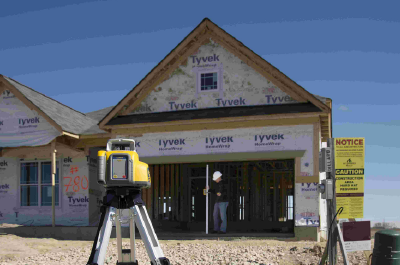

雙向可用坡度設置功能

實用的坡度功能在水平垂直雙向皆可使用,搭配HL760可自動追蹤接收器中心鎖定角度。
Thumbnail Image 1

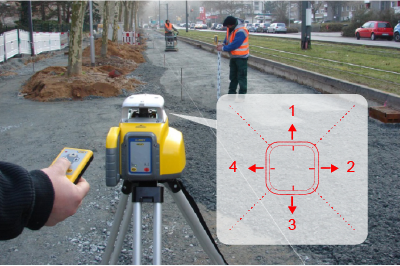

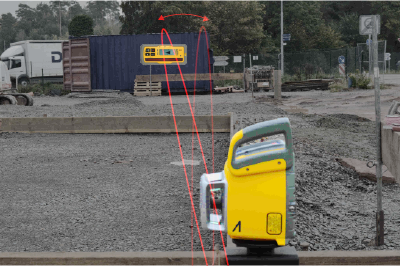

四向電子遮罩 需搭配RC402N遙控器

透過遙控器可任意開關四個方向的雷射光,在複雜的工作環境中可利用此功能,避免干擾其他作業。
Thumbnail Image 1

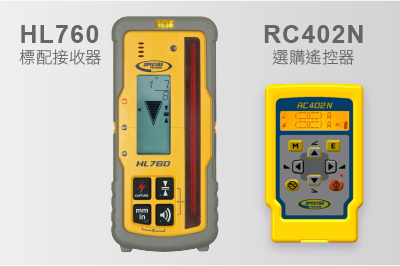

標配自動追蹤HL760接收器 /
選購RC402N遙控器

HL760是一款高階的數字型接收器,可直接在螢幕上看到數值差距。長達102mm的感應條設計,相較其他接收器更長的接收區域,讓工作更便利。共有0.5、1、2、5、10mm五段精度,並可被自動追蹤,讓您的LL400HV自動鎖定角度在接收器中心。另可加購RC402N遠距離無線電遙控器,完美實現單人作業。

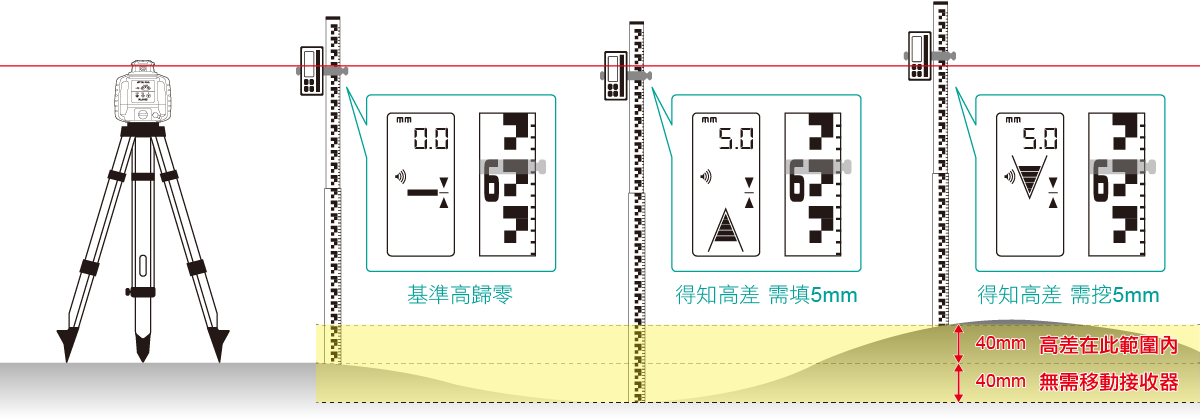

 數字型接收器


數字型接收器可在範圍內直接顯示高差,不需移動尺夾及自行計算,大幅降低工作時間。



 影片與特殊功能介紹




詳細規格表


機 型 LL400HV
精度 ±10”
自動整平範圍 ±5°
工作範圍(直徑) 800m
雷射光源 紅光雷射 635nm
雷射功率 <3.4mW
工作時間(1號電池*4) 鹼性60hr / 鎳氫47hr
防水防塵等級 IP66
接收器 HL-760
解析度 五段 0.5、1、2、5、10mm
顯示幕 正面 / 背面各一顯示幕
蜂鳴聲 四段 Loud / Medium / Low / Off
工作時間(3號電池*2) 鹼性電池60hr
防水防塵等級 IP67
其他特色 3m防摔│儀器自動追蹤功能


雷射水準儀綜合比較表


廠 牌
機 型
Topcon
RL-H4C
Topcon
RL-VH4DR
/G2
Trimble
LL300N
Trimble
LL300S
Trimble
LL400HV
Trimble
HV302/G
Trimble
UL633
Leica
Rugby610
Leica
Rugby640
Leica
Rugby810
Leica
Rugby840
軸 向 純水平 水平.垂直 純水平 純水平 水平.垂直 水平.垂直
90°上垂點
X.Y.Z 三軸 純水平 水平.垂直
90°上垂點
純水平 水平.垂直
90°上垂點
精 度 ±10” ±20” ±15” ±10” ±10” ±10” ±10” ±15” ±10” ±10” ±10”
50m誤差值 ±2.4mm ±5mm ±3.5mm ±2.4mm ±2.4mm ±2.4mm ±2.4mm ±3.6mm ±2.4mm ±2.4mm ±2.4mm
自動整平範圍 ±5° ±5° ±5° ±5° ±5° ±5° ±14° ±6° ±6° ±6° ±6°
工作範圍 800m 300m 500m 800m 800m 800m 800m 600m 600m 800m 700m
坡度功能 水平坡度 -- 水平坡度 水平坡度 水平、垂直 水平、垂直 三軸坡度 -- 水平、垂直 水平坡度 水平、垂直
雷射類型 紅光 紅光/綠光 紅光 紅光 紅光 紅光/綠光 紅光 紅光 紅光 紅光 紅光
電源供應 1號電池*4顆 使用鹼性電池可達最大工作時間
工作時間 100hr 100hr 90hr 60hr 60hr 60hr 40hr 60hr 60hr 60hr 60hr
防水防塵 IP66 IP54 IP66 IP66 IP66 IP66 IP67 IP67 IP67 IP68 IP68
標配接收器 LS-80L LS-80A HL-450 HL-450 HL-760 HL-760/選 HL-750 Rod Eye
Basic
Rod Eye
140 Classic
Rod Eye
140 Classic
Rod Eye
180 RF



雷射水準儀領導者Trimble-Spectra


1965年,Spectra創辦人Bob Studebaker在俄亥俄州向全世界展示了第一台建築用雷射。Bob Studebaker的發明改變了工作的方式,而這個方式直到今天仍在世界各地的工地中被使用。2000年,Bob所創立的Spectra Physics,成為Trimble的一部分。過去的50年來,我們跟隨Bob的腳步持續為建築業帶來創新的產品。雷射演變至今幾乎所有的建築現場都離不開它,我們發明並且塑造業界的標準,我們將改變世界的工作方式。
