Trimble UL633

史上最多才多藝的雷射水準儀


原廠型錄下載

UL633是史上第一台可以完全控制三個軸向的建築工程用雷射儀器,除了一般的建築工程外,也能自動雙坡度應用,室內安裝放樣、管線及引流道安裝等各項作業。以獨特的技術透過結合無線電與紅外線通訊,以及全新的Z軸的雷射頭掃瞄技術,提供您全新的工作體驗。 搭配控制器與兩款接收器,完整的裝置組合,徹底實現雙向溝通,使作業更加簡易方便。

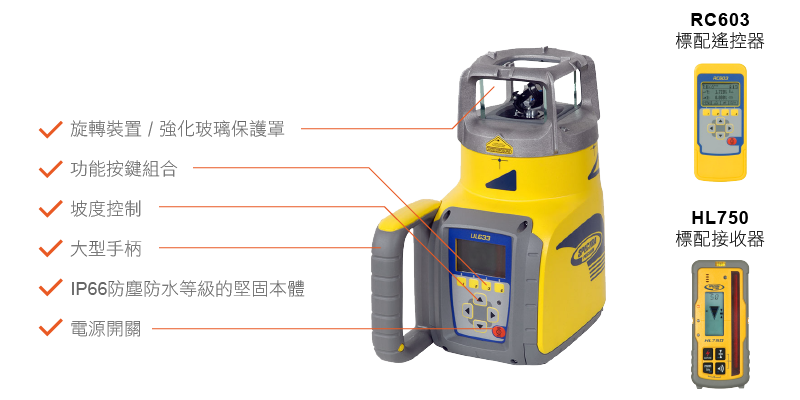

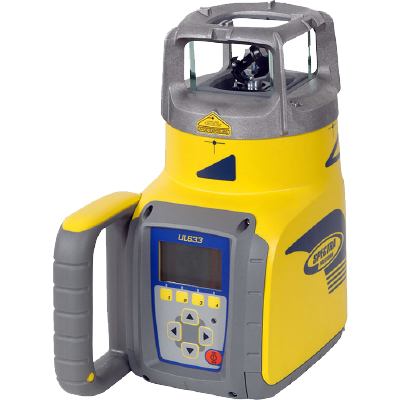

外觀及儀器介紹


Trimble UL633
儀器介紹

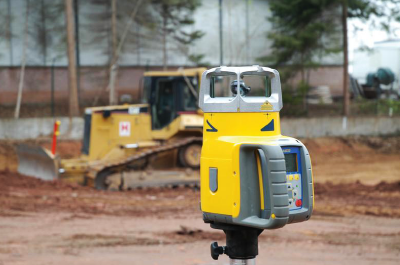

800m長距離作業範圍

800m長距離作業範圍

X、Y軸工作範圍可達800m直徑,Z軸作業範圍到達80m,能夠應付絕大多數的工作需求。

自動整平的水準雷射

自動整平的水準雷射

±14度以內皆可自動整平,並具有電子水平震動過濾,有效避免錯誤讀數。

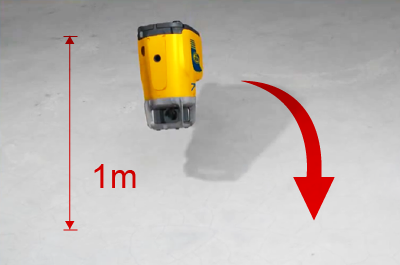

獨特的堅固設計

獨特的堅固設計

能夠承受高達1米跌落至混凝土的撞擊,更提升至IP67的防塵防水,降低維修的機率與成本。

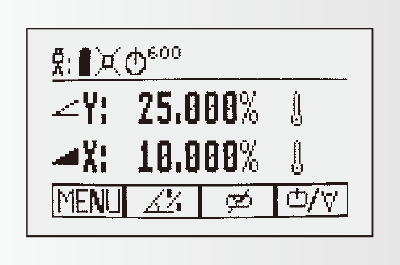

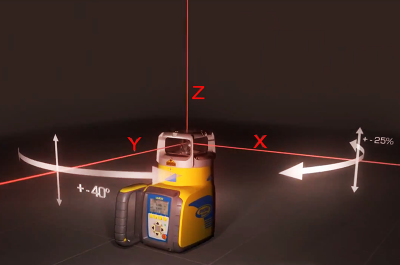

XYZ完全掌控三軸向

XYZ完全掌控三軸向

水平角10度至170度使用範圍內,全自動調整三軸向±25%坡度。簡化的高度對準模式,測量並顯示未知面當下坡度。
溫度修正功能

溫度修正功能

內建的溫度感測器會依照氣溫調整雷射水平面高低,消除溫度改變所造成的誤差,尤其在大範圍現場進行長距離測量時,是確保準度的重要因素。

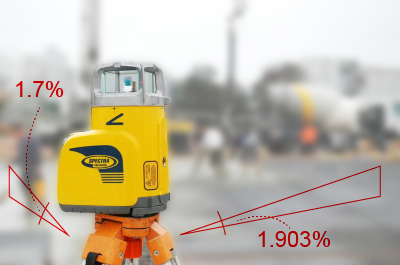

完整的坡度作業模式

完整的坡度作業模式

可設定雙坡度斜率,簡單操作坡度開挖及場地坡度建置。 自動對準管線、管線鋪設、現有管線測量坡度等,縮短坡度建置與管線安裝時間。

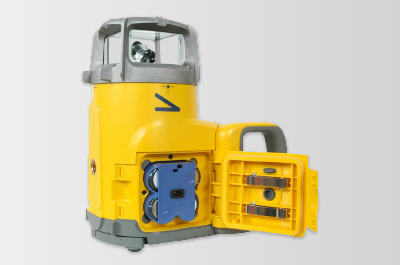

節能設計

節能設計

原廠標配35小時高容量充電電池組,重複充電讓您頻繁使用。另外長時間工作可選擇鹼性電池,高達40小時的工作時數不用擔心電量不足而中斷。
Thumbnail Image 1

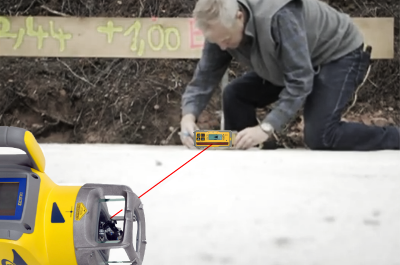

自動追蹤功能

聰明的自動對準裝置搭配HL760可自動鎖定雷射點至接收器中心點。

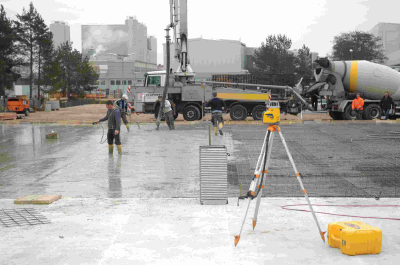

多功能的工程應用

多功能的工程應用

一般整地、管線安裝、水泥地基線、垂直對齊、超斜邊坡、對坡開挖。

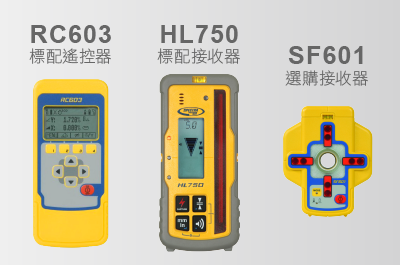

搭配搖控器.接收器

標配RC603遙控器/
HL750高階接收器 /
選購SF601 Spot Finder

UL633標配可遠端操控的RC603遠距離無線電遙控器及高階數字型接收器HL750,完整的組合,擁有聰明的追蹤定向功能以及雙向無線電溝通模式,節省往返工作時間,另可選購SF601 Spot Finder可手動或自動偵測垂點,讓您感受更有效率的全新體驗。

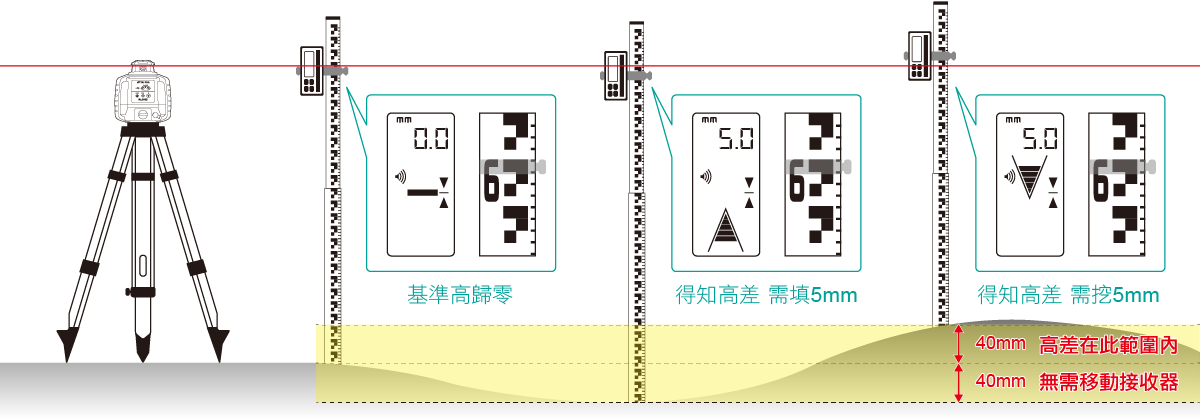

數字型接收器


數字型接收器可在範圍內直接顯示高差,不需移動尺夾及自行計算,大幅降低工作時間。
數字型接收器



影片與特殊功能介紹




現場作業示範

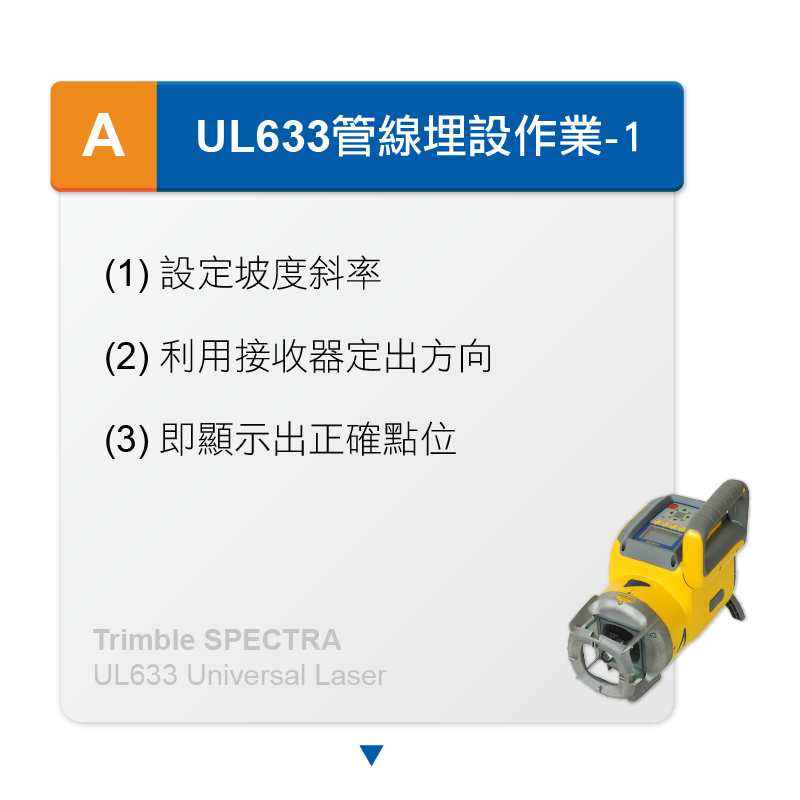

UL633 管線埋設作業-1

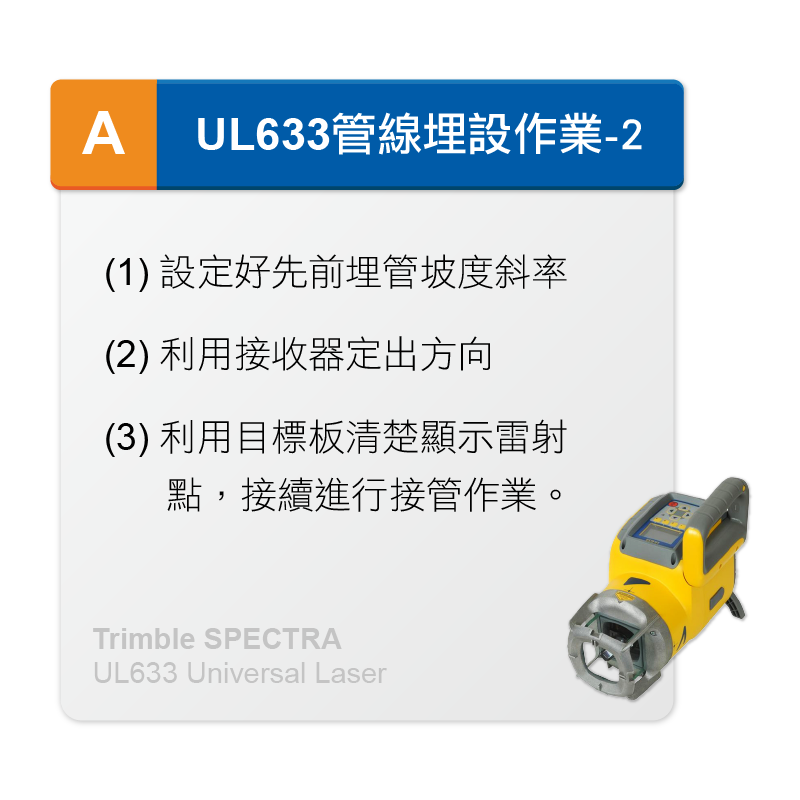

UL633 管線埋設作業-2

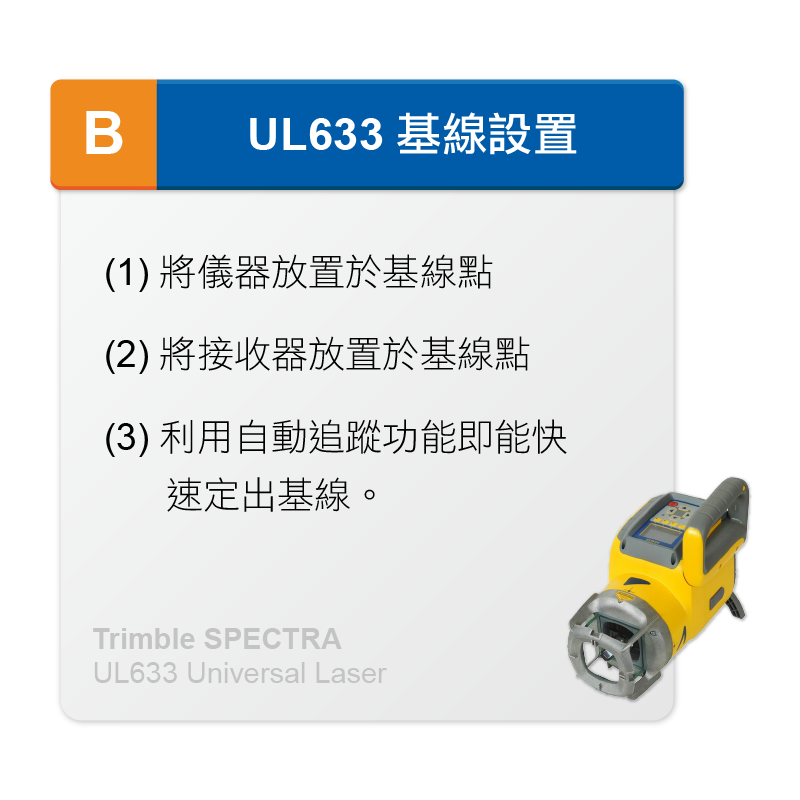

UL633 基線設置

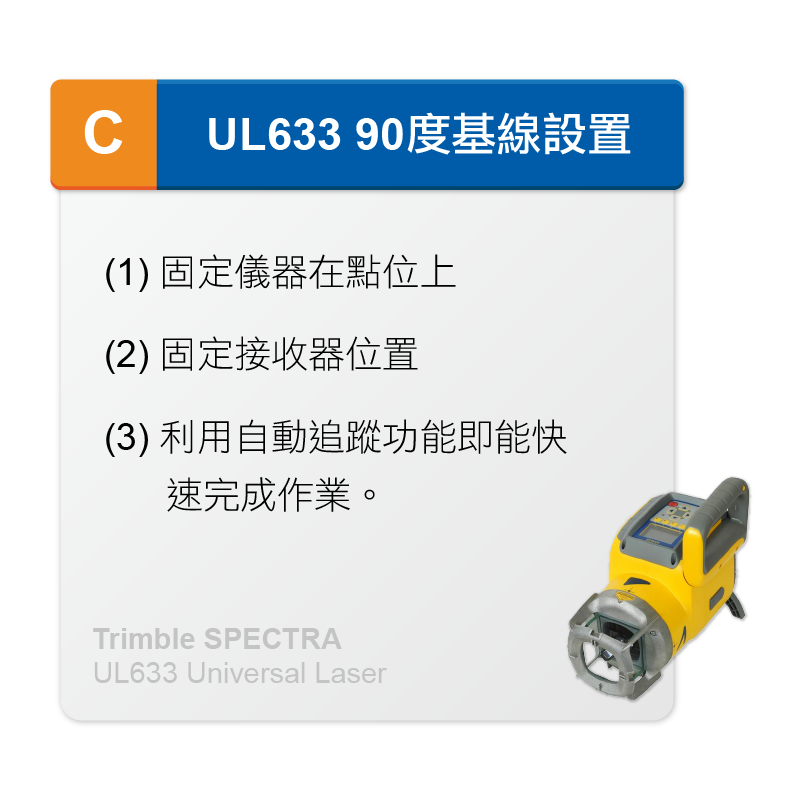

UL633 90度基線設置




詳細規格表


機 型 UL633
精度 ±10”
自動整平範圍 ±14°
工作範圍(直徑) 800m
雷射光源 紅光雷射 635nm
雷射功率 <3.4mW
工作時間(1號電池*4) 鹼性40hr / 鎳氫35hr
防水防塵等級 IP67

標配無線電控制器 RC603
控制範圍 100m
接收器(簡配) HL-750
解析度 五段 0.5、1、2、5、10mm
顯示幕 正面 / 背面各一顯示幕
蜂鳴聲 四段 Loud / Medium / Low / Off
工作時間(3號電池*2) 鹼性電池70hr
防水防塵等級 IP67
其他特色 3m防摔│儀器自動追蹤功能

選購接收器 SF601
無線電範圍 80m
防水防塵等級 IP67
其他特色 儀器自動追蹤接收器中心


雷射水準儀綜合比較表


廠 牌
機 型
Topcon
RL-H4C
Topcon
RL-VH4DR
/G2
Trimble
LL300N
Trimble
LL300S
Trimble
LL400HV
Trimble
HV302/G
Trimble
UL633
Leica
Rugby610
Leica
Rugby640
Leica
Rugby810
Leica
Rugby840
軸 向 純水平 水平.垂直 純水平 純水平 水平.垂直 水平.垂直
90°上垂點
X.Y.Z 三軸 純水平 水平.垂直
90°上垂點
純水平 水平.垂直
90°上垂點
精 度 ±10” ±20” ±15” ±10” ±10” ±10” ±10” ±15” ±10” ±10” ±10”
50m誤差值 ±2.4mm ±5mm ±3.5mm ±2.4mm ±2.4mm ±2.4mm ±2.4mm ±3.6mm ±2.4mm ±2.4mm ±2.4mm
自動整平範圍 ±5° ±5° ±5° ±5° ±5° ±5° ±14° ±6° ±6° ±6° ±6°
工作範圍 800m 300m 500m 800m 800m 800m 800m 600m 600m 800m 700m
坡度功能 水平坡度 -- 水平坡度 水平坡度 水平、垂直 水平、垂直 三軸坡度 -- 水平、垂直 水平坡度 水平、垂直
雷射類型 紅光 紅光/綠光 紅光 紅光 紅光 紅光/綠光 紅光 紅光 紅光 紅光 紅光
電源供應 1號電池*4顆 使用鹼性電池可達最大工作時間
工作時間 100hr 100hr 90hr 60hr 60hr 60hr 40hr 60hr 60hr 60hr 60hr
防水防塵 IP66 IP54 IP66 IP66 IP66 IP66 IP67 IP67 IP67 IP68 IP68
標配接收器 LS-80L LS-80A HL-450 HL-450 HL-760 HL-760/選 HL-750 Rod Eye
Basic
Rod Eye
140 Classic
Rod Eye
140 Classic
Rod Eye
180 RF



雷射水準儀領導者Trimble-Spectra


1965年,Spectra創辦人Bob Studebaker在俄亥俄州向全世界展示了第一台建築用雷射。Bob Studebaker的發明改變了工作的方式,而這個方式直到今天仍在世界各地的工地中被使用。2000年,Bob所創立的Spectra Physics,成為Trimble的一部分。過去的50年來,我們跟隨Bob的腳步持續為建築業帶來創新的產品。雷射演變至今幾乎所有的建築現場都離不開它,我們發明並且塑造業界的標準,我們將改變世界的工作方式。
