小基地距離校正點200m內適用
很多人以為GPS開機以後收到的座標就是馬上可以用的正確座標、實際上並非如此。實務上都須經過點位校正,才能夠使用GPS所測得的座標。
什麼是點校正? 簡單的說就是將GPS(經過差分後)測量出來的WGS-84座標轉換成現場的座標現況,其中包含了偏移座標系統。
◎座標校準

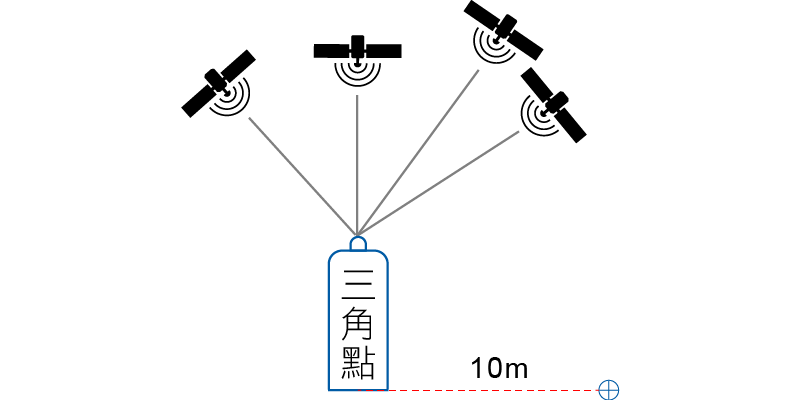

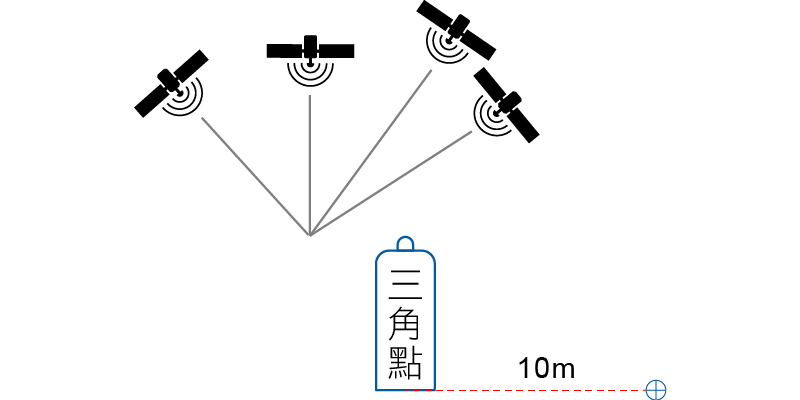

不準?那是因為台灣使用TWD97是在1997年測定各個參考點公告的座標(圖一)
但隨著地殼變動,GNSS測得的座標雖然沒變,但是實際地面上的點已經不在原本的位置了(圖二)
但在在實務測量中控制點與測量的點位也隨著地殼變動同時位移,例如圖二中的兩點相對位置還是10m。測量所得的相對關係無誤,我們只須實施工地校正,將GPS座標與實際點的位置做參數修正即可得到正確位置。


◎座標系轉換
在工程測量中使用GPS衛星定位系統採集到的資料是WGS-84座標系數據,而目前我們測量成果普遍使用的是以TW97座標系或是地方(任意 / 當地)獨立坐標系為基礎的座標資料。因此必須將WGS-84座標轉換到TW97座標系或地方(任意)獨立座標系。
座標系統的轉換以及校正有許多種方式,此篇文章我們只針對小面積、單機E-GNSS測量來討論,僅做單點校正,相信這樣都能滿足一般性的工程測量需求了。
台灣地區投影參數如下:
橢球體參數 | 長半徑(a) | 短半徑(b) | 扁率(f) |
GRS80 | 6378137 m | 6356752.314140347 m | 1 / 298.2572221008827 |
實務上只要簡單的兩個步驟:
1.首先要先設定好工作地區的投影參數
2.找一個已知點(控制點)執行點校正的程序。
STEP 1.參數設定
TW97座標橢球參數 / 投影參數
以Surpad測量軟體為例

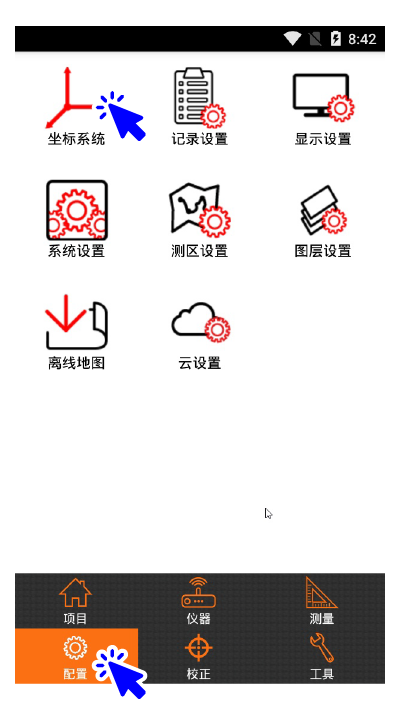

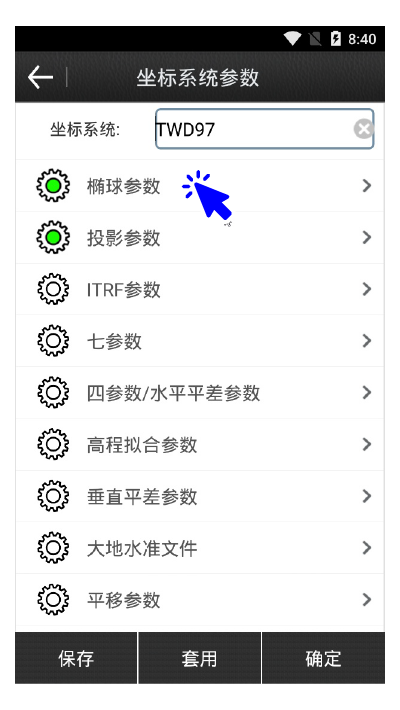

1.點選配置
2.坐標系統
3.設定橢球參數及投影參數

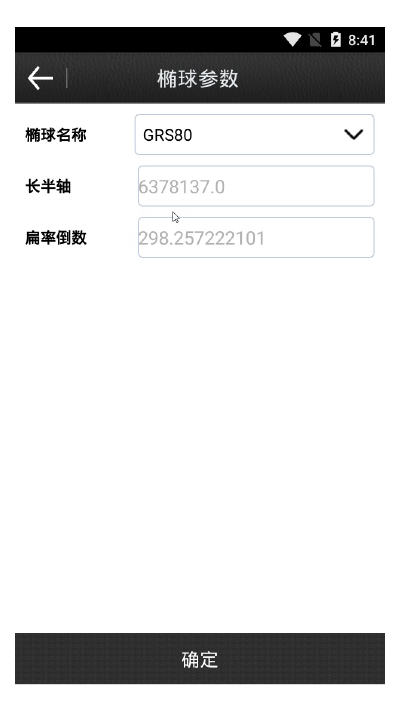

橢球參數:
台灣使用GRS80橢球,在下拉選單中選擇便可自動獲取參數。其他軟體也可參照此參數設置。

投影參數:

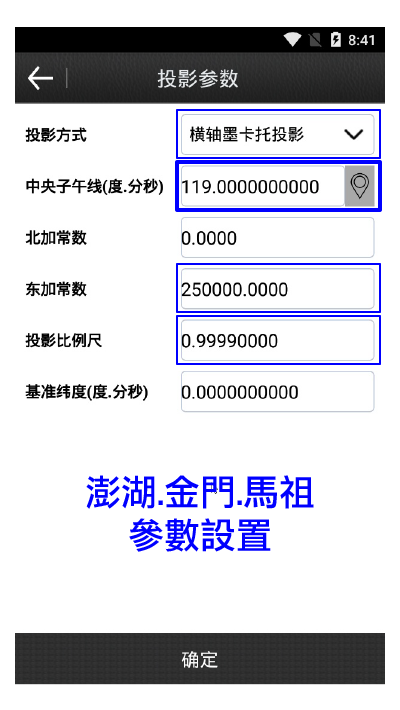

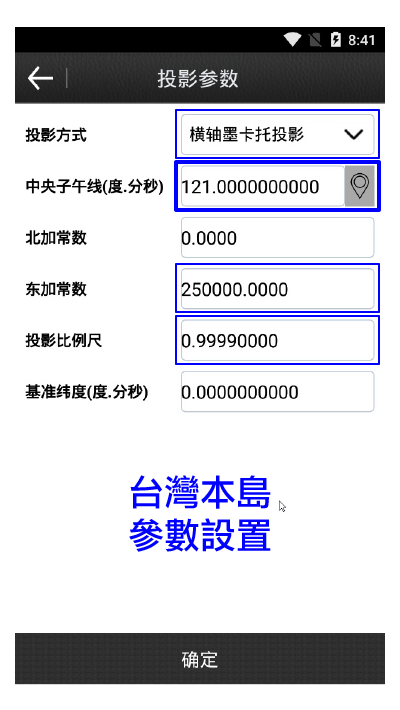

台灣分為兩個系統,差異僅有台灣島中央經線為121度,澎湖金門馬祖中央經線為119度,可參照下圖進行設置。若有設置錯誤,儀器則無法達到固定解喔!


STEP 2.已知點校正

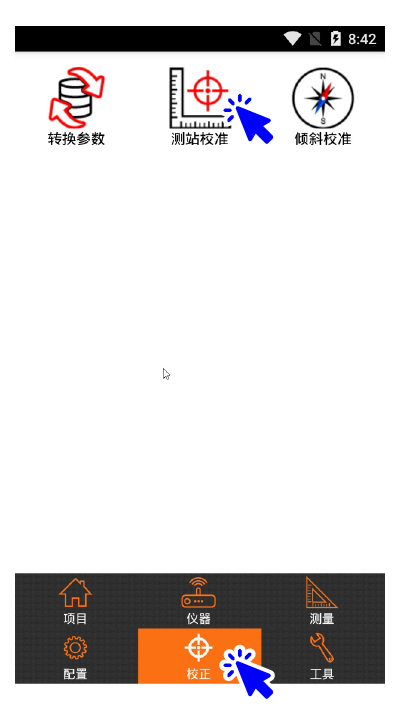

1.點選 校正
2.點選 測站校準

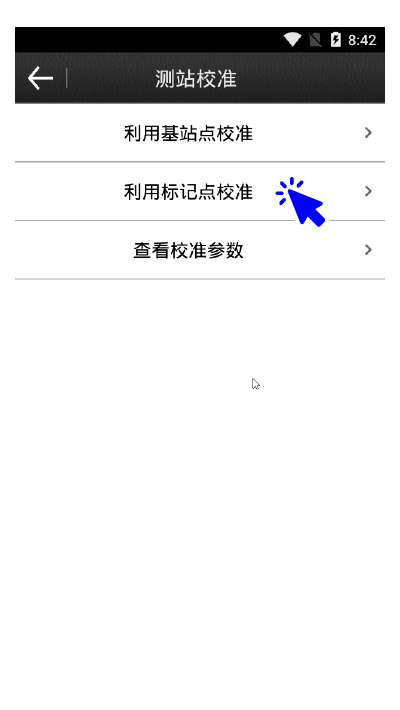

3.利用標記點校準
4.輸入控制點座標

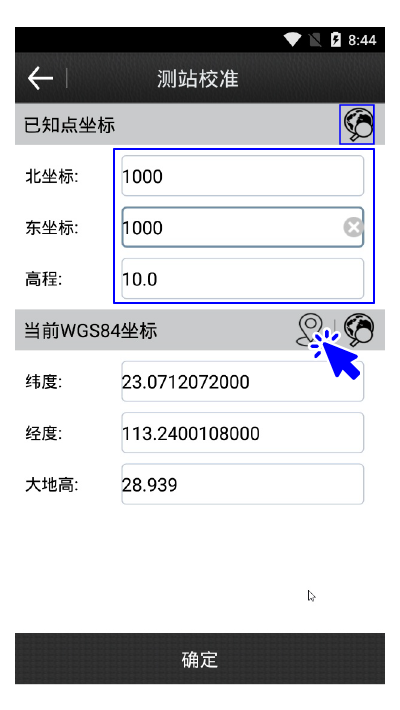

輸入控制點座標:
輸入控制點的坐標或者按右上方的地球圖案,從檔案中選取已儲存的控制點。接著點選下方地標圖示進入下一畫面。

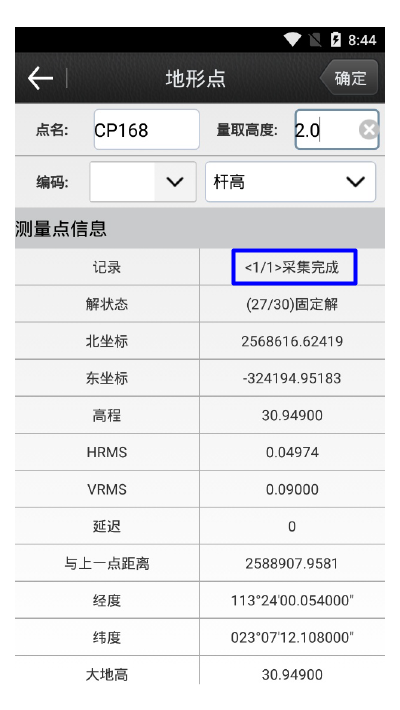

等待完成:
畫面顯示採集完成,按下確定便校正成功。
