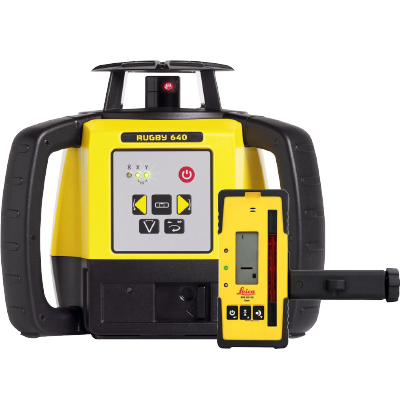

Leica Rugby 640

Leica精品 品質保


原廠型錄下載


外觀及儀器介紹


Leica Rugby 640設計優秀操作簡單,垂直水平測量都沒問題。多樣化的高效性能,更聰明簡單地解決工作上的難題,為客戶提供更全面的解決方案,無論室內或室外、從施工開始進行到結束的各項工作都能完美應對。

‧水平、垂直雙功能雷射
‧雷射向上點
‧600m雷射範圍
‧±6°的自動整平範圍
‧雙軸手動坡度
‧搭配Rod Eye 140 Classic接收器

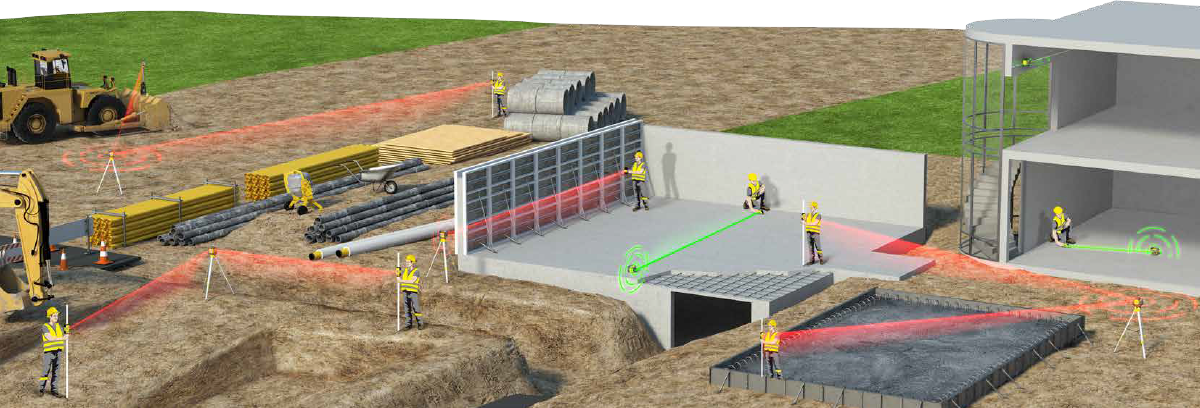

工地現場應用


整地 使用推土機,怪手與水準儀整地。
高程檢查 簡單可靠的水平檢查。
坡道及車道斜坡 單軸和雙軸斜坡設置。
模板垂直 模板對齊參考線的平行與垂直。
外牆設置 對齊參考現並標記外牆或模板的位置。
混凝土澆置 設置具體水平面以提供澆置混凝土參考。
模板水平設置 根據BM點設置水平模板。
天花板、輕鋼架架設 檢查及安置懸吊天花板架框。
定線 設置和標記牆壁的位置。



 影片與特殊功能介紹




Leica Rugby 系列規格表


機 型 Leica Rugby 610 Leica Rugby 640 Leica Rugby 810 Leica Rugby 840
雷射軸向 水平 水平/垂直/ 雙軸手動坡度 水平/單軸手動坡度 (使用調整座) 水平/垂直/ 雙軸手動坡度
精度 ±15” ±10” ±10” ±10”
誤差值 ±2.2mm / 30m ± 1.5mm / 30m ± 1.5mm / 30m ± 1.5mm / 30m
自動整平範圍 ± 6° ± 6° ± 6° ± 6°
工作範圍(直徑) 600m 600m 800m 700m
雷射光源 紅光雷射 635nm 紅光雷射 635nm 紅光雷射 635nm 紅光雷射 635nm
雷射功率 Class 2 Class 2 Class 2 Class 2
旋轉速度 10 rps 0 / 2 / 5 / 10 rps 10 rps 0 / 2 / 5 / 10 rps
掃瞄模式 X 10° / 45° / 90° X 10° / 45° / 90°
工作時間(1號電池*4/鋰電池) 鹼性60小時 / 40小時(20°C) 鹼性60小時 / 40小時(20°C) 鹼性60小時 / 45小時(20°C) 鹼性60小時 / 45小時(20°C)
防水防塵等級 IP67 IP67 IP68 IP68
體積(H × W × D) 212 × 239 × 192 mm 212 × 239 × 192 mm 235 x 238 x 190 mm 235 x 238 x 190 mm
重量(含電池)
2.38 kg 2.56 kg 3.0 kg 3.0 kg


雷射水準儀綜合比較表


廠 牌
機 型
Topcon
RL-H4C
Topcon
RL-VH4DR
/G2
Trimble
LL300N
Trimble
LL300S
Trimble
LL400HV
Trimble
HV302/G
Trimble
UL633
Leica
Rugby610
Leica
Rugby640
Leica
Rugby810
Leica
Rugby840
軸 向 純水平 水平.垂直 純水平 純水平 水平.垂直 水平.垂直
90°上垂點
X.Y.Z 三軸 純水平 水平.垂直
90°上垂點
純水平 水平.垂直
90°上垂點
精 度 ±10” ±20” ±15” ±10” ±10” ±10” ±10” ±15” ±10” ±10” ±10”
50m誤差值 ±2.4mm ±5mm ±3.5mm ±2.4mm ±2.4mm ±2.4mm ±2.4mm ±3.6mm ±2.4mm ±2.4mm ±2.4mm
自動整平範圍 ±5° ±5° ±5° ±5° ±5° ±5° ±14° ±6° ±6° ±6° ±6°
工作範圍 800m 300m 500m 800m 800m 800m 800m 600m 600m 800m 700m
坡度功能 水平坡度 -- 水平坡度 水平坡度 水平、垂直 水平、垂直 三軸坡度 -- 水平、垂直 水平坡度 水平、垂直
雷射類型 紅光 紅光/綠光 紅光 紅光 紅光 紅光/綠光 紅光 紅光 紅光 紅光 紅光
電源供應 1號電池*4顆 使用鹼性電池可達最大工作時間
工作時間 100hr 100hr 90hr 60hr 60hr 60hr 40hr 60hr 60hr 60hr 60hr
防水防塵 IP66 IP54 IP66 IP66 IP66 IP66 IP67 IP67 IP67 IP68 IP68
標配接收器 LS-80L LS-80A HL-450 HL-450 HL-760 HL-760/選 HL-750 Rod Eye
Basic
Rod Eye
140 Classic
Rod Eye
140 Classic
Rod Eye
180 RF
