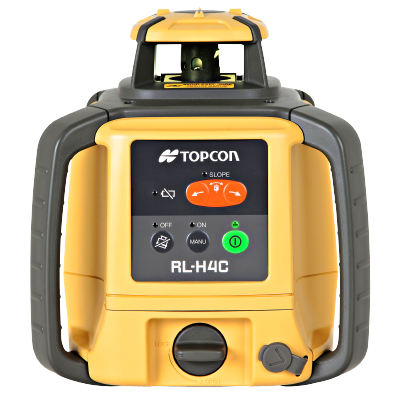

TOPCON RL-H4C

新世代的雷射水準儀


原廠型錄下載   中文型錄下載

TOPCON RL-H4C擁有簡單的操作與絕佳性能。小型機身中搭載高性能,一開啟電源即會進行自動整平並射出水平雷射!可迅速確實地找出水平基準,活躍於一般土木、建築、甚至於室內裝修的現場。

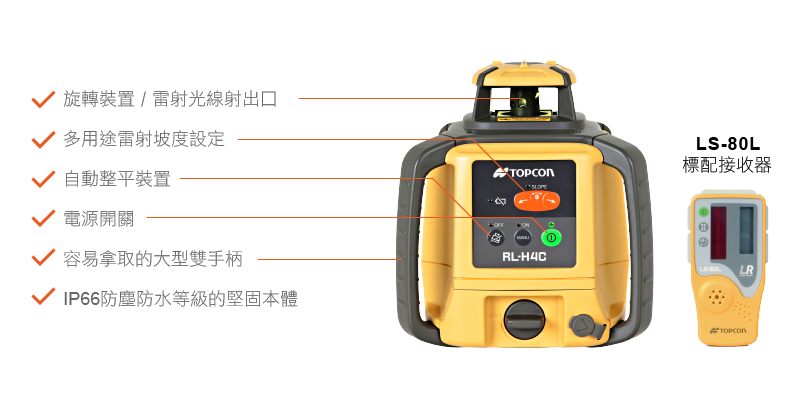

外觀及儀器介紹



Thumbnail Image 1

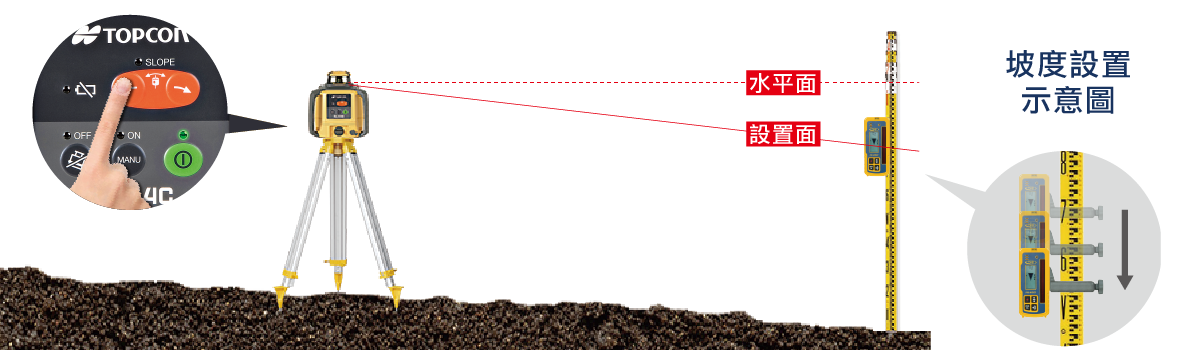

多用途雷射

不管是整地或者營建工作,RL-H4C的坡度模式均能完美的應用在任何平面或坡度的工作,635nm清晰的可見光光束,意味著它可以使用在室內校準,便利應用於設置柱腳、裝飾鋪板、牆壁等,甚至傢俱及櫥櫃的對齊都能輕鬆完成。
Thumbnail Image 1

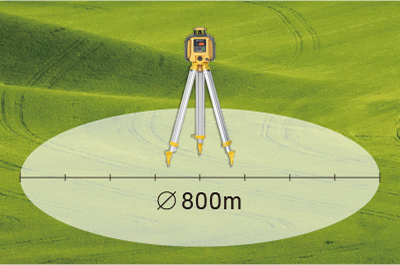

800m長距離作業範圍

想做到距離水準儀400m位置的高程也絕對沒問題,RL-H4C的工作範圍可以覆蓋800m直徑。
Thumbnail Image 1

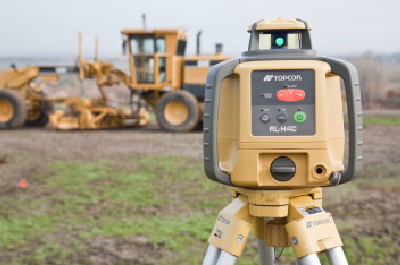

不安穩的現場也能安心使用

電子自動整平機制,更搭載傾斜警告機能,在本體受影響時LED燈會熄滅,接收器上也會同步顯示。
Thumbnail Image 1

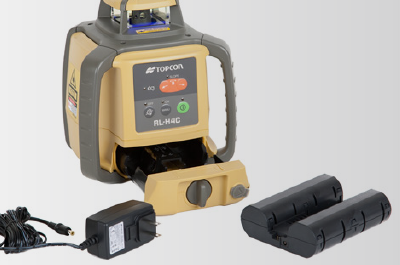

同級中最長工作時數100hr

原廠的乾電池組,只需四顆1號電池便能操作100小時,另有滿足高使用頻率的充電電池組可選購。

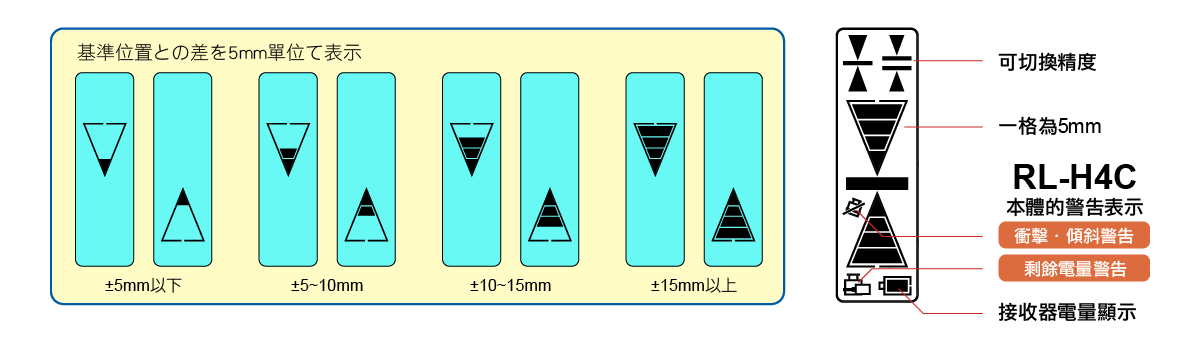

 原廠標配LS-80L接收器


LS-80L能準確地顯示訊號與聲音提示,顯示儀器本體的衝擊與傾斜警告,讓您隨時掌握來自本體的警告信號,更 擁有切換精度裝置、蜂鳴聲強弱調整,螢幕顯示剩餘電量等功能,使用上更加便利。

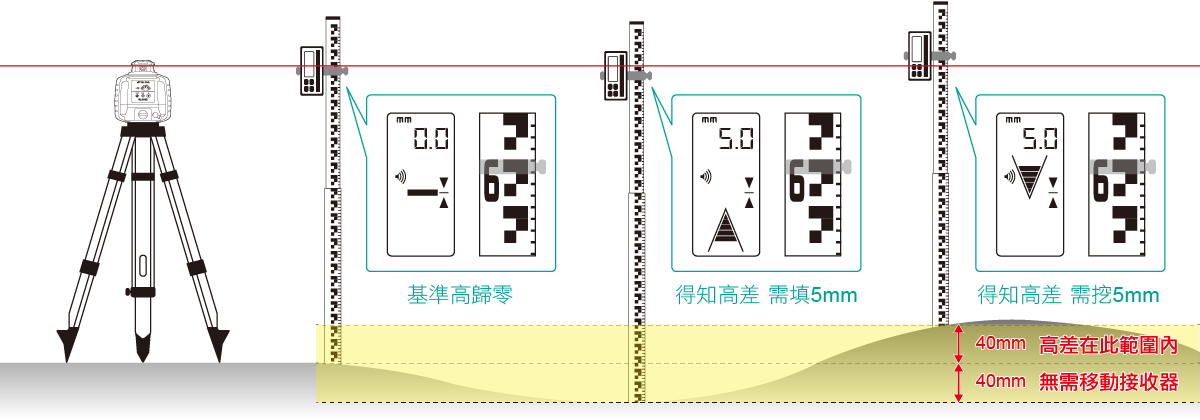

 建議選購數字型接收器


數字型接收器可在範圍內直接顯示高差,不需移動尺夾及自行計算,大幅降低工作時間。


詳細規格表


機 型 RL-H4C
精度 ±10”
自動整平範圍 ±5°
工作範圍(直徑) 800m
雷射光源 紅光雷射 635nm
雷射功率 2.4mW
工作時間(1號電池*4) 鹼性100hr
防水防塵等級 IP66
接收器 LS-80L
解析度 1mm / 2mm 二段式調整
顯示幕 正面 / 背面各一顯示幕
蜂鳴聲 強 / 弱 / 關
工作時間(3號電池*2) 鹼性電池120hr
防水防塵等級 IP66
其他特色 9階段+上下箭頭指示


雷射水準儀綜合比較表


廠 牌
機 型
Topcon
RL-H4C
Topcon
RL-VH4DR
/G2
Trimble
LL300N
Trimble
LL300S
Trimble
LL400HV
Trimble
HV302/G
Trimble
UL633
Leica
Rugby610
Leica
Rugby640
Leica
Rugby810
Leica
Rugby840
軸 向 純水平 水平.垂直 純水平 純水平 水平.垂直 水平.垂直
90°上垂點
X.Y.Z 三軸 純水平 水平.垂直
90°上垂點
純水平 水平.垂直
90°上垂點
精 度 ±10” ±20” ±15” ±10” ±10” ±10” ±10” ±15” ±10” ±10” ±10”
50m誤差值 ±2.4mm ±5mm ±3.5mm ±2.4mm ±2.4mm ±2.4mm ±2.4mm ±3.6mm ±2.4mm ±2.4mm ±2.4mm
自動整平範圍 ±5° ±5° ±5° ±5° ±5° ±5° ±14° ±6° ±6° ±6° ±6°
工作範圍 800m 300m 500m 800m 800m 800m 800m 600m 600m 800m 700m
坡度功能 水平坡度 -- 水平坡度 水平坡度 水平、垂直 水平、垂直 三軸坡度 -- 水平、垂直 水平坡度 水平、垂直
雷射類型 紅光 紅光/綠光 紅光 紅光 紅光 紅光/綠光 紅光 紅光 紅光 紅光 紅光
電源供應 1號電池*4顆 使用鹼性電池可達最大工作時間
工作時間 100hr 100hr 90hr 60hr 60hr 60hr 40hr 60hr 60hr 60hr 60hr
防水防塵 IP66 IP54 IP66 IP66 IP66 IP66 IP67 IP67 IP67 IP68 IP68
標配接收器 LS-80L LS-80A HL-450 HL-450 HL-760 HL-760/選 HL-750 Rod Eye
Basic
Rod Eye
140 Classic
Rod Eye
140 Classic
Rod Eye
180 RF
