Ruide RTS-822 R4X

瑞得儀器 超值機種


原廠型錄下載   繁體中文型錄

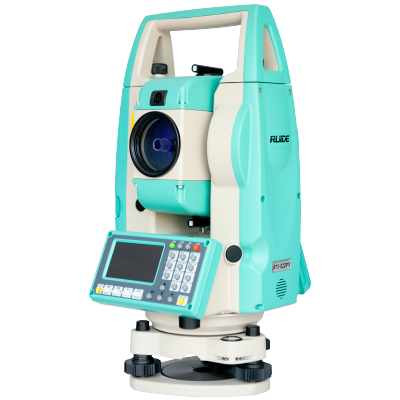

瑞得RTS-822 R4X,免棱鏡400m雷射全站儀,絕對編碼,雙軸補償;新增加了高精度的氣溫、壓自動感測器,溫度氣壓自動修正,大大的增加測量精度;同時在各部分採用防水橡膠圈結構防水,能防水防塵防濕;SD卡+USB資料傳輸;同價位唯一配備放樣指示燈,同時可選購雷射求心,更方便使用。

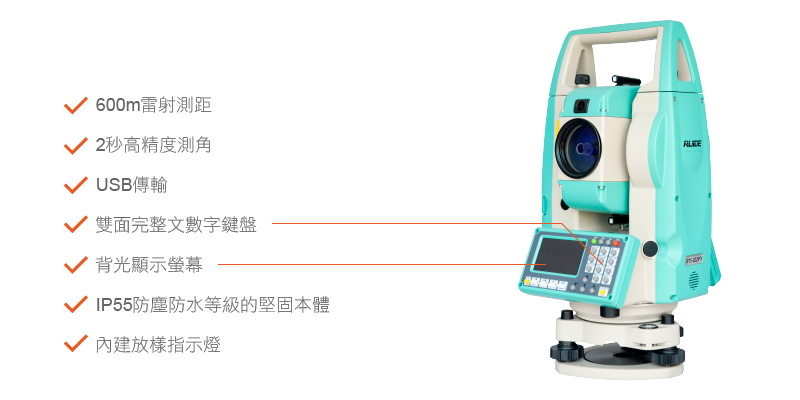

外觀及儀器介紹



Thumbnail Image 1

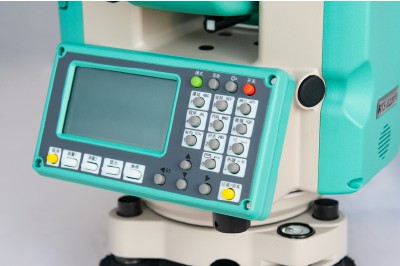

完整的英數鍵盤及背光螢幕

完整的英數鍵盤及功能鍵,便於操作,白色背光螢幕即使在昏暗現場也可輕鬆使用。
Thumbnail Image 1

簡單的Nikon操作介面

全中文顯示介面,採用Nikon傳統操作方式,無需再花費時間重新學習,快速上手。
Thumbnail Image 1

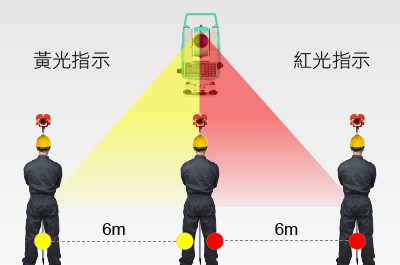

內建放樣指示燈

內建放樣燈可直接目視燈號,簡單地判斷目前定位是否正確或有偏移,有效縮短作業的時間。



 RTS-822 R4X 硬體規格表


機 型 RTS-822 R4X






望遠鏡

鏡 長 152mm
成 像 正像
物鏡有效徑 45mm(EDM 50mm)
倍 率 30X
視 野 1°30’
解 析 力 3”
最小調焦距離 1.5m




測量距離



測距環境狀況 良 好 普 通 困 難
狀況定義 陰天.黃昏.地底.低環境光 目標在影子下,環境光溫和 薄霧、太陽直射.環境光強
反射面KGC18% 250m 200m 150m
反射面KGC90% 400m 350m 300m
單稜鏡 5000m
測距精度.時間 光波精密測距 ±(2+2 x 10-6 x D)mm
  雷射精密測距 ±(3+2 x 10-6 x D)mm

距離最小位數
MSR精密測量 1mm
TRK追蹤測量 1mm/10mm 可切換



雙軸補正器
補償方式 電子液態偵測
補償範圍/精度 ±3’ / ±1”
最小角度增量 1”
測角精度 2”
最小顯示 1” / 5"可選
特殊功能 溫度氣壓改正 自動

水平氣泡
管氣泡 30”/2mm
圓氣泡 10”/2mm
雷射求心 求心精度 在1.5m處 ±0.5mm
顯示螢幕 型 式 LCD雙面顯示
測點記憶體 角度.距離.座標 25,000點

充電式鋰電池
輸出電壓 7.4V DC
操作時間 約8小時(連續測距/測角)
重 量 本體(含電池) 5.4kg
傳 輸 SD卡.USB.藍芽
